Цилиндрическая спиральная антенна

Пример расчета диаграммы направленности цилиндрической спиральной антенны

Расположение

SimInTech/Demo/Антенны/Диэлектрические стержневые антенны/Цилиндрическая спиральная антенна/Цилиндрическая спиральная антенна.prt

Описание

Данный проект демонстрирует применение блока Спиральная антенна, Визуализация спиральной антенны и ДН спиральной антенны библиотеки Антенны (Рисунок 1).

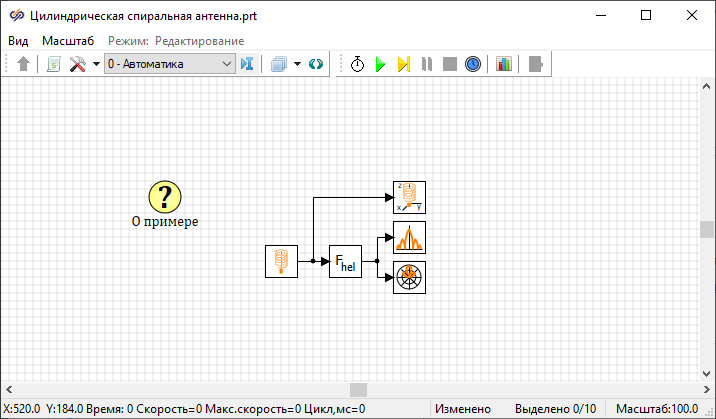

Рис. 1. Окно проекта демо-примера.
В блоке Спиральная антенна задаются исходные параметры: цилиндрической спиральной антенны угол подъема витка — "15" градусов, и число витков — "3" и радиус витка — "0.015" м (Рисунок 2).

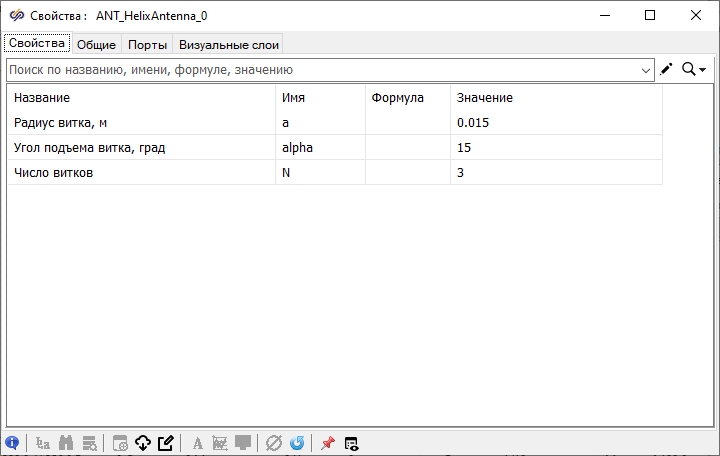

Рис. 2. Параметры спиральной антенны.
Эта информация поступает по линии связи в блоки ДН спиральной антенны и Визуализация спиральной антенны. В блоке ДН спиральной антенны задан параметр: длина волны, равная "0.1" м. Диаграмма направленности в декартовых координатах показан на рисунке (Рисунок 3), диаграмма направленности в полярных координатах показан на рисунке (Рисунок 4).

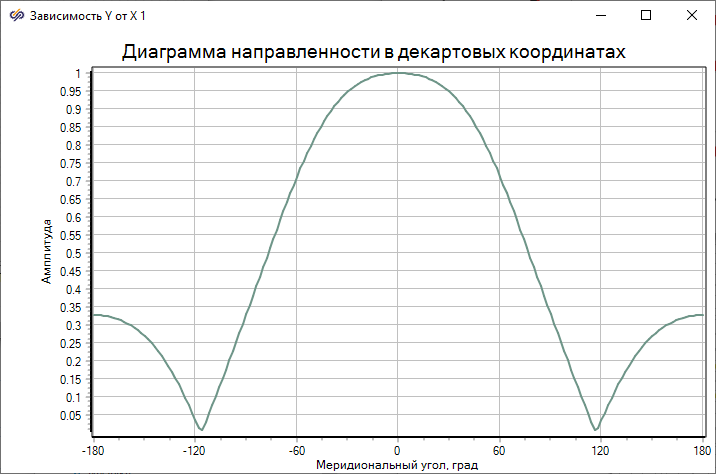

Рис. 3. Рассчитанная диаграмма направленности в декартовых координатах.

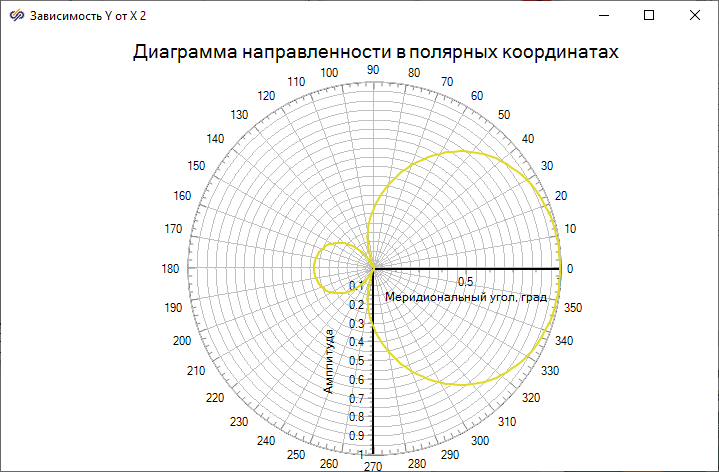

Рис. 4. Рассчитанная диаграмма направленности в полярных координатах.
Визуализация цилиндрической спиральной антенны показана на рисунке (Рисунок 5).

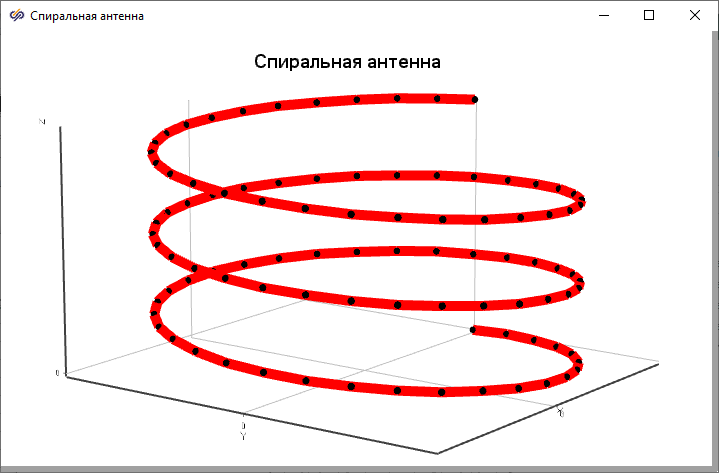

Рис. 5. Втзуализация спиральной антенны.

Используемые блоки
