Данный проект демонстрирует применение блоков Диэлектрическая
стержневая антенна и КНД диэлектрической
стержневой антенны библиотеки
Антенны для расчета зависимости КНД
антенны от длины стержня (Рисунок 1).

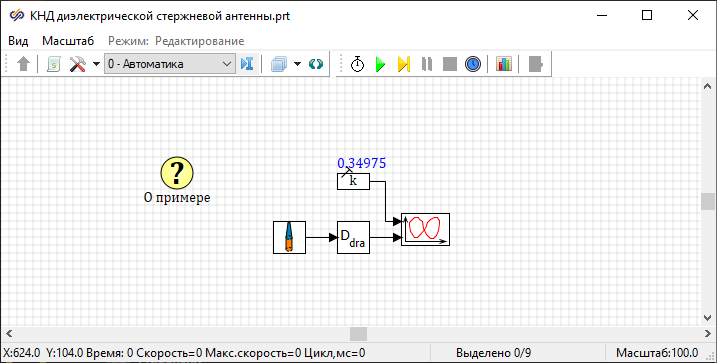

Рис. 1. Окно проекта демо-примера.
В блоке Диэлектрическая стержневая антенна задаются исходные параметры
диэлектрической стержневой антенны в виде усеченного конуса: максимальный диаметр —
"0.007" м, максимальный диаметр — "0.011" м, относительная диэлектрическая проницаемость
материала стержня "3.5". Длина антенны является переменной величиной и задается
выражением "0.1+0.25*time", то есть пределы длины составляют "0.1...0.35" м. Эта
информация поступает по линии связи в блок КНД диэлектрической стержневой
антенны, где задан параметр длины волны, равной "0.028" м. Результат
Выводится в виде графика зависимости КНД от длины стержня при фиксированном
диаметре. Результат расчета показан на рисунке (Рисунок 2).

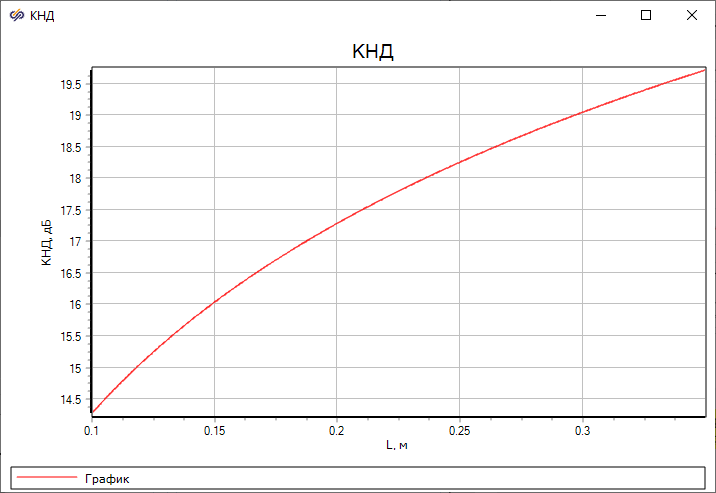

Рис. 2. График зависимости КНД от длины стержня при фиксированном
диаметре.
