Кольцевая решетка спиральных антенн

Пример расчета кольцевой антенной решетки на основе спиральных антенн

Расположение

SimInTech/Demo/Антенны/Диэлектрические стержневые антенны/Кольцевая решетка спиральных антенн/Кольцевая решетка спиральных антенн.prt

Описание

Данный пример иллюстрирует применение блоков библиотеки Антенны для расчета кольцевой антенной решетки (Рисунок 1).

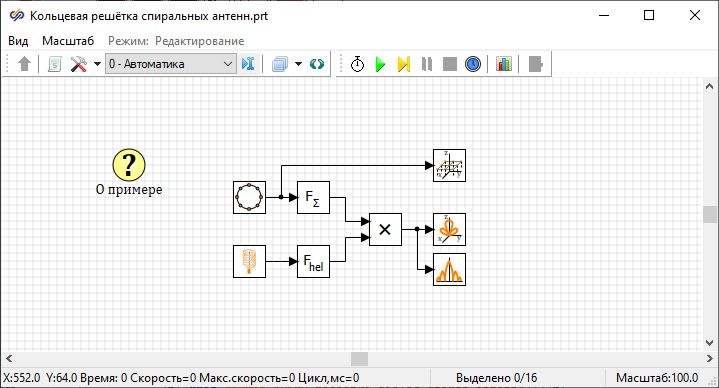

Рис. 1. Окно проекта демо-примера.
В блоке Спиральная антенна задаются исходные параметры цилиндрической спиральной антенны угол подъема витка – "15" градусов и число витков – "3", радиус витка "0.015" м. По линии связи эта информация передается в блок ДН спиральной антенны, с параметрами показанными на рисунке (Рисунок 2).

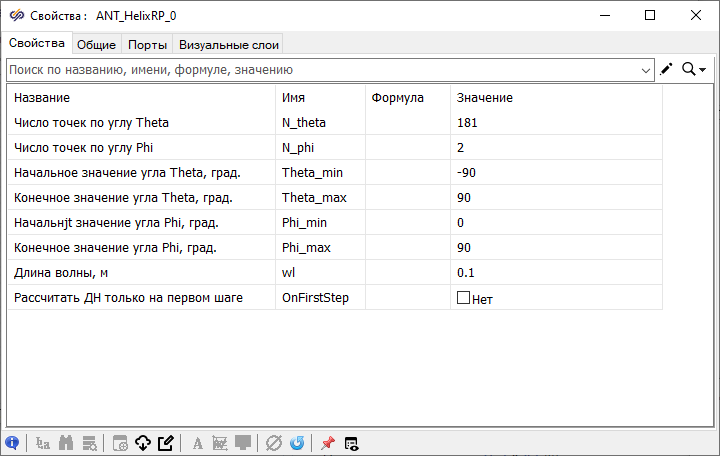

Рис. 2. Параметры блок "ДН спиральной антенны"

Одновременно с этим в блоке Кольцевая АР формируется равноамплитудная синфазная кольцевая антенная решетка, радиусом "0.5" м состоящая из "8" излучателей. Массив данных передается по линии связи в блок Множитель АР, имеющий те же параметры, что и блок ДН спиральной антенны.

Рассчитанные множитель решетки и диаграмма направленности спиральной антенны перемножаются в блоке Перемножение ДН (согласно Теореме перемножения) и на выходе формируется ДН которую можно посмотреть в 2D и 3D формате с помощью блоков Диаграмма направленности 2D (Рисунок 3) и Диаграмма направленности 3D (Рисунок 4).

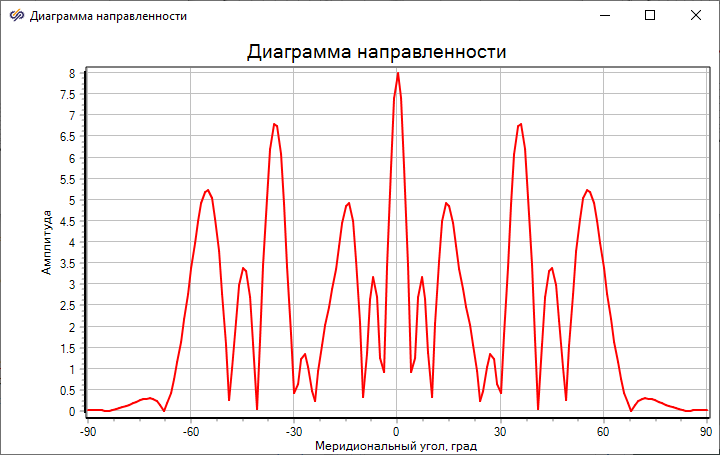

Рис. 3. Рассчитанная диаграмма направленности в 2D формате

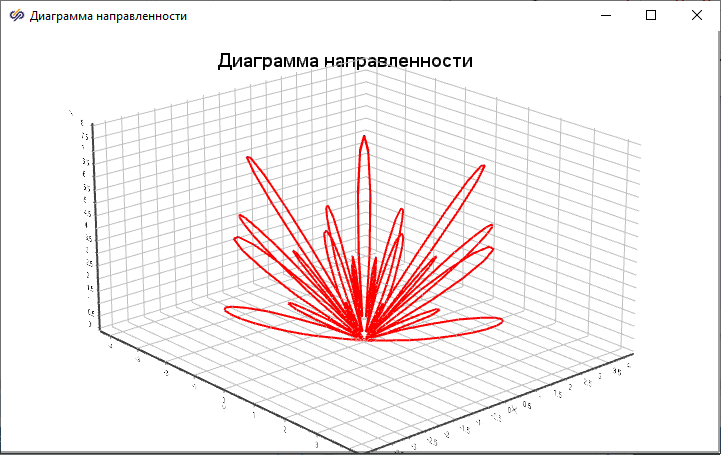

Рис. 4. Рассчитанная диаграмма направленности в 3D формате

Также с помощью нажатия на блок Визуализация антенной решетки можно увидеть внешний вид, амплитудное и фазовое распределение кольцевой антенной решетки, сформированной в данном примере.
