ЭЦС - Трансформатор 3-фазный 2-обмоточный (12 выводов)

|Си|
в палитре на схеме

Блок реализует модель трехфазного двухобмоточного трансформатора. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) 2.0".

Модель 3-фазного 2-обмоточного трансформатора состоит из трех однофазных трансформаторов без учета характеристики намагничивания. Объединяя соответствующие выводы блока, можно реализовать различные группы соединения обмоток. Для примера, на рисунке 1 показан трансформатор с группой соединения обмоток звезда с нулем (заземлена) – звезда – ноль (Y0/Y-0).

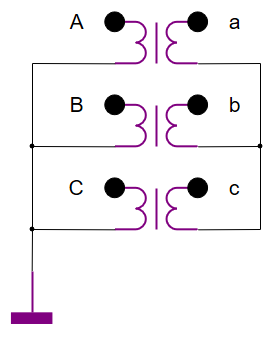

Рис. 1. Трансформатор с группой соединения обмоток Y0/Y-0
Параметры схемы замещения трансформатора в свойствах блока задаются в относительных единицах. Базисное сопротивление и индуктивность для параметров обмотки высшего напряжения (ВН) и цепи намагничивания определяются через номинальное значение напряжения обмотки ВН (Uном ВН), номинальную мощность (Sном) и номинальную частоту (fном):

Базисное сопротивление и индуктивность для параметров обмотки низшего напряжения (НН) определяются с учетом номинального напряжения обмотки НН (Uном НН):

Коэффициент трансформации определятся выражением:

За положительное направление токов принято: для обмотки ВН от портов "A" к "X", "B" к "Y", "C" к "Z"; для обмотки НН от портов "x" к "a", "y" к "b", "z" к "c".

Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях.

Метод расчёта задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.

Порты

  • A – порт электрической связи;
  • X – порт электрической связи;
  • B – порт электрической связи;
  • Y – порт электрической связи;
  • C – порт электрической связи;
  • Z – порт электрической связи;
  • a – порт электрической связи;
  • x – порт электрической связи;
  • b – порт электрической связи;
  • y – порт электрической связи;
  • z – порт электрической связи;
  • c – порт электрической связи.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Номинальные данные:

  • Тип;
  • Номинальная мощность, кВА;
  • Номинальное напряжение обмотки ВН, В;
  • Номинальное напряжение обмотки НН, В;
  • Номинальная частота, Гц;

Схема замещения:

  • Сопротивление обмотки ВН [Xh, Rh], о.е.;
  • Сопротивление обмотки НН [Xl, Rl], о.е.;
  • Сопротивление ветви намагничивания [Xm, Rm], о.е.;

Дополнительные:

  • Цвет – устанавливает цвет УГО блока;
  • Метод расчета.

Параметры

  • Комплексный ток обмотки ВН фазы А (rms), А*;
  • Комплексный ток обмотки ВН фазы B (rms), А*;
  • Комплексный ток обмотки ВН фазы C (rms), А*;
  • Комплексный ток обмотки НН фазы А (rms), А*;
  • Комплексный ток обмотки НН фазы B (rms), А*;
  • Комплексный ток обмотки НН фазы C (rms), А*;
  • Ток обмотки ВН фазы А (rms/inst), А**;
  • Ток обмотки ВН фазы B (rms/inst), А**;
  • Ток обмотки ВН фазы C (rms/inst), А**;
  • Ток обмотки НН фазы А (rms/inst), А**;
  • Ток обмотки НН фазы B (rms/inst), А**;
  • Ток обмотки НН фазы C (rms/inst), А**.

*Отображает значение в комплексной форме при расчёте в комплексных числах; величина параметра равна нулю при расчёте в мгновенных значениях.

** Отображает действующее значение при расчёте в комплексных числах; мгновенное значение при расчёте в мгновенных значениях.
