Выход алгоритма

| Векторный | Си |
в палитре на схеме

Описание

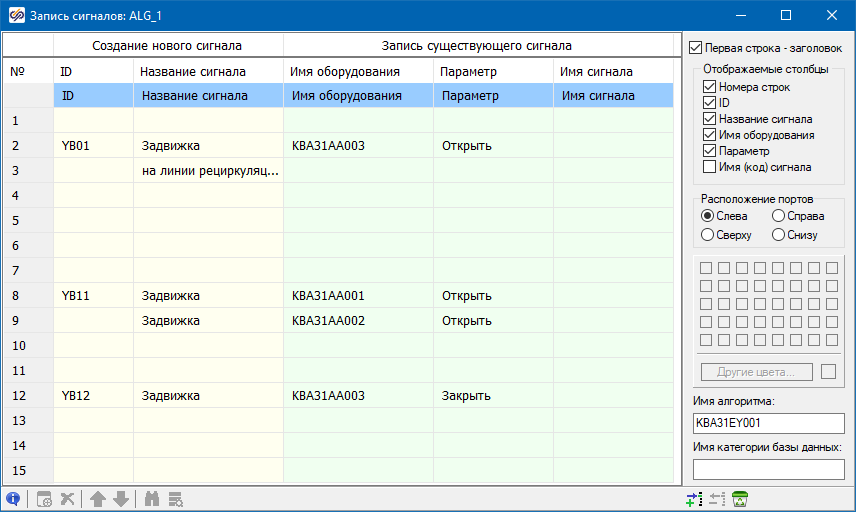

Блок производит запись значений сигналов (запись данных) в локальный список сигналов проекта или в список сигналов подключенной базы данных. При двойном щелчке по блоку появляется редактор списка записываемых переменных:

Имя переменной задаётся в поле Имя сигнала. Каждому входу блока соответствует свой сигнал.

Назначение полей таблицы

  • № - задается порядковый номер сигнала (и соответственно входа блока);
  • ID - идентификатор сигнала (входа);
  • Название сигнала - описание "пункта назначения" сигнала (куда уходит сигнал);
  • Имя оборудования - маркировка сигнала (или приёмника сигнала);
  • Параметр - обозначение или имя команды. Используется при создании алгоритмов для формирования команд на блоки управления задвижками, двигателями и т.п.
  • Имя сигнала - имя переменной, записываемой в базу данных.
В правой части задается имя алгоритма, под которым в базе данных будут записаны выходные сигналы этого алгоритма. Справа есть опции, которыми можно настроить внешний вид блока на схеме, отображение шапки и расположение портов блока.

Свойства

Название Имя Описание По умолчанию Тип данных
Выбор максимума (ИЛИ) f_command Активизирует режим, когда один логический сигнал определяется в нескольких местах алгоритма, тогда результирующий сигнал который будет записан, определится по логической операции ИЛИ (будет записан максимальный из набора сигналов). Нет Двоичное
Имя алгоритма al_name Имя блока на расчетной схеме. Иногда это имя может быть использовано как префикс сигналов, формируемых данным блоком. al01 Строка
Транслировать в исполнительную систему translate_out В режиме отладки, будет или нет блок передавать рассчитанный сигнал в исполняемый (на удаленной системе) модуль. Нет Двоичное
Транслировать из исполнительной системы translate_from_exsys В режиме отладки, будет или нет блок считывать сигнал, рассчитанный в исполняемом (на удаленной системе) модуле. Нет Двоичное
Перезаписать сигнал после рестарта frestoreouts Записать новое значение после рестарта схемы. Нет Двоичное
Структура переменной в коде var_struct_type Используется при генерации кода. Внешняя Перечисление

Параметры

Блок не имеет параметров.
