Распаковка битов
 |
 |
| Векторный | |
| в палитре | на схеме |
Описание

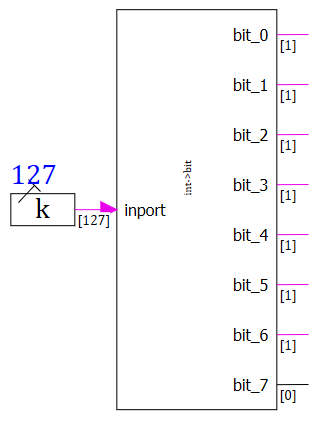

Блок осуществляет конвертацию целого числа в десятичной форме в двоичную форму заданной размерности. Например:
01111111 → 127
В нумерации битов более старшие биты имеют больший порядковый номер.
Порты
Входной порт один, может быть скаляром или вектором из целочисленных значений. Количество выходных портов задается в свойствах блока. Блок векторизован. Размерность выходных портов равна размерности входного порта.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Номера записываемых битов | bit_nums | Задает номера записываемых битов - количество выходных портов и порядок следования битов в числе. | 0..31 | Целый массив |
Параметры
Блок не имеет параметров.
