Логическое И с пассивным входом

		`\| Си \|`
в палитре	на схеме

Описание

Блок является аналогом логического блока "И" (Оператор И), с выделением активного (первого) и т. н. "пассивного" (второго) порта. Результат работы блока зависит от последовательности во времени моментов появления логических единиц на входах, а именно:

если первой появилась единица на первом (активном) входе, а единица на втором (пассивном) входе появилась после первой, то выход блока становится равен 1;
если первой появилась единица на втором (пассивном) входе, а единица на первом входе "пришла" после второй, то выход блока не устанавливается в 1.

Входные порты


Имя	Описание	Тип линии связи
1st event	Порт первого сигнала.	Математическая
2nd event	Порт второго сигнала.	Математическая

Выходные порты


Имя	Описание	Тип линии связи
out	Порт для результата операции. На выходе может быть 0 или 1.	Математическая

Свойства

Блок не имеет свойств.

Параметры

Блок не имеет параметров.

Пример

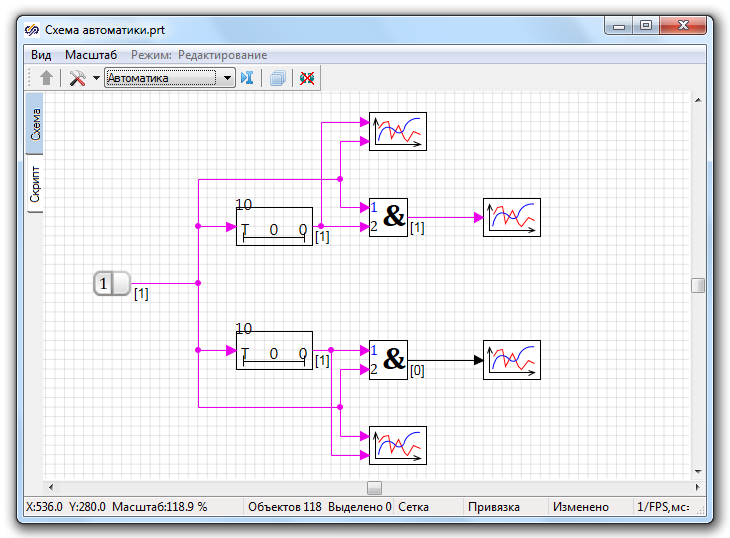

Соберем две схемы, в одной из которых, на блок логического И с пассивным входом, подается сигнал сначала на активный вход, затем на пассивный. Вот второй же схеме сначала сигнал приходит на пассивный вход, затем на активный.

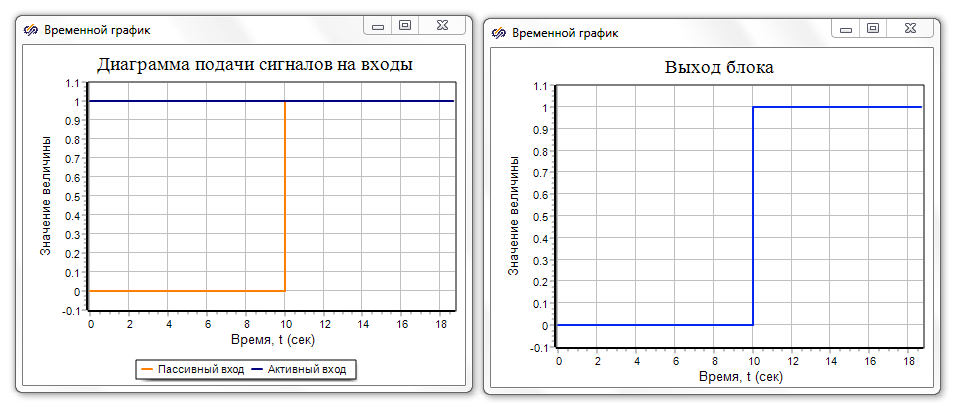

Верхняя часть схемы позволяет получить единицу на выходе блока пассивного И, за счет того, что единица подана в первую очередь на активный вход.

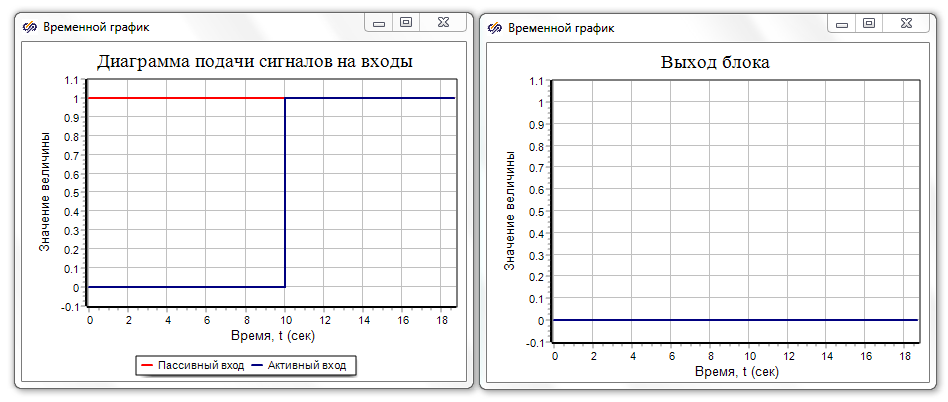

Нижняя же часть не изменяет значения выхода блока, так как сигнал подается в первую очередь на пассивный вход.
