Объемная гидропередача

Расположение

SimInTech\Demo\Гидросистемы\Объемная гидропередача\Объемная гидропередача.prt

Описание

Данный проект демонстрирует возможности библиотеки "Гидросистемы" совместно с библиотекой "Механика" для моделирования объемной гидропередачи.

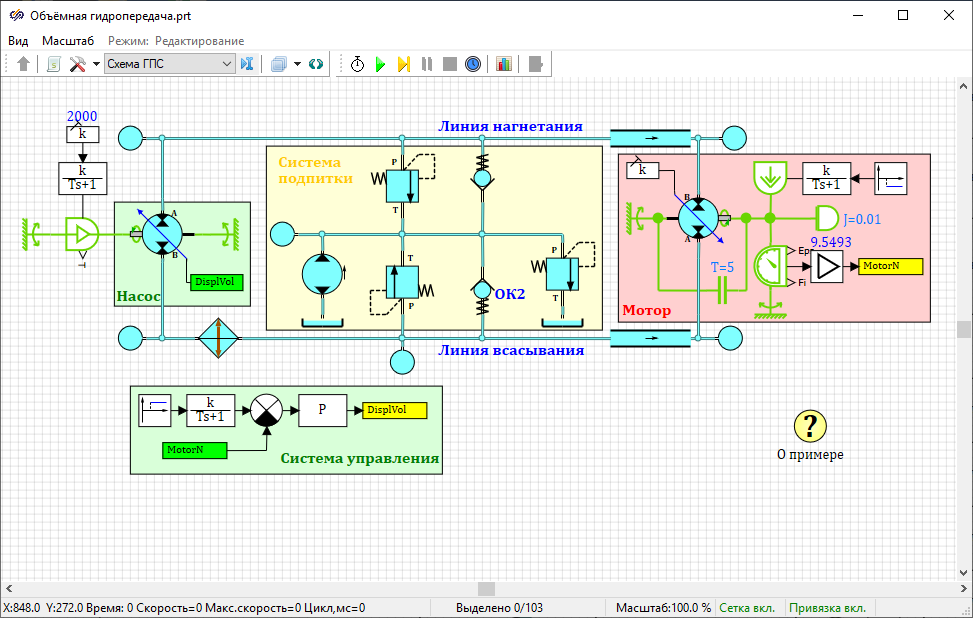

Модель системы объемной гидропередачи состоит из основного контура, контура подпитки, насоса, гидромотора и системы управления (Рисунок 1).

На вход системы подается апериодическое воздействие.

Насос и гидромотор в модели реализованы с помощью блоков библиотеки "Механика" и "Гидросистемы". Блоки библиотеки "Механика" позволяют задать частоту вращения насоса и крутящий момент гидромотора.

С помощью блоков "Гидравлическая полость", "Трубопровод" и "Регулируемый насос-мотор" сформирован гидравлический контур (линия всасывания и нагнетания), в котором осуществляется преобразование энергии потока жидкости в механическую энергию движения в блоке "Регулируемый насос-мотор".

С помощью блоков "Гидравлический бак", "Источник расхода жидкости", "Гидравлический обратный клапан (с пружиной)" и "Гидравлический предохранительный клапан (прямого действия)" сформирован контур подпитки основного контура.

Система управления представляет собой замкнутую систему, на вход которой подается заданная частота вращения гидромотора. Управление осуществляется П-регулятором, на вход которого подается рассогласование между заданной и действительной частотой вращения.

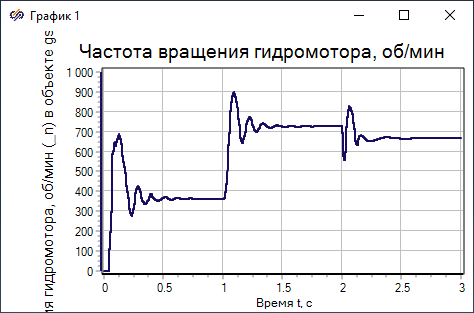

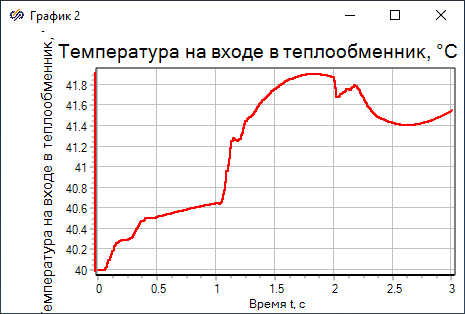

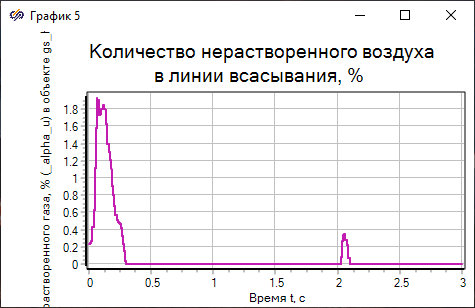

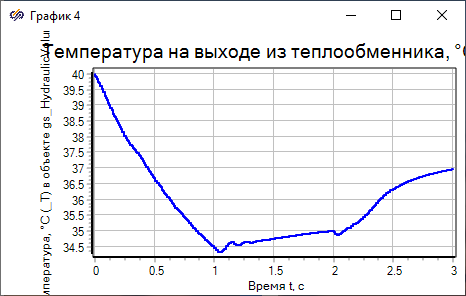

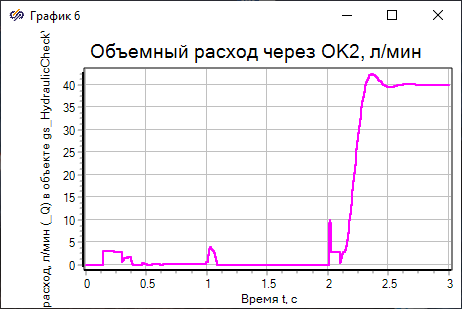

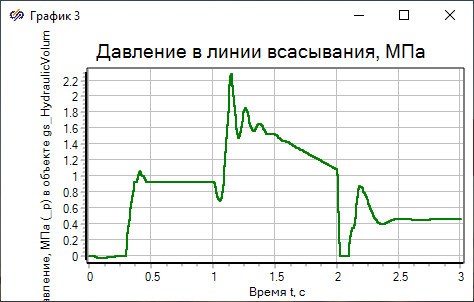

На графиках отображаются: частота вращения гидромотора (Рисунок 2), температура на входе и выходе из теплообменника (воздушно-масляный охладитель) (Рисунок 3, Рисунок 5), давление в линии всасывания (Рисунок 4), количество нерастворенного воздуха в линии всасывания (Рисунок 6) и объемный расход через обратный клапан (ОК2) (Рисунок 7).

Используемые блоки

• Гидравлический бак
• Гидравлическая полость
• Гидравлический обратный клапан (с пружиной)
• Гидравлический предохранительный клапан (прямого действия)
• Источник расхода жидкости
• Регулируемый насос-мотор
• Трубопровод
