Гидродинамическое трение

Расположение

SimInTech\Demo\Гидросистемы\Гидродинамическое трение\Гидродинамическое трение.prt

Описание

Данный проект демонстрирует возможности библиотеки "Гидросистемы" совместно с библиотекой "Механика" для моделирования гидродинамического трения.

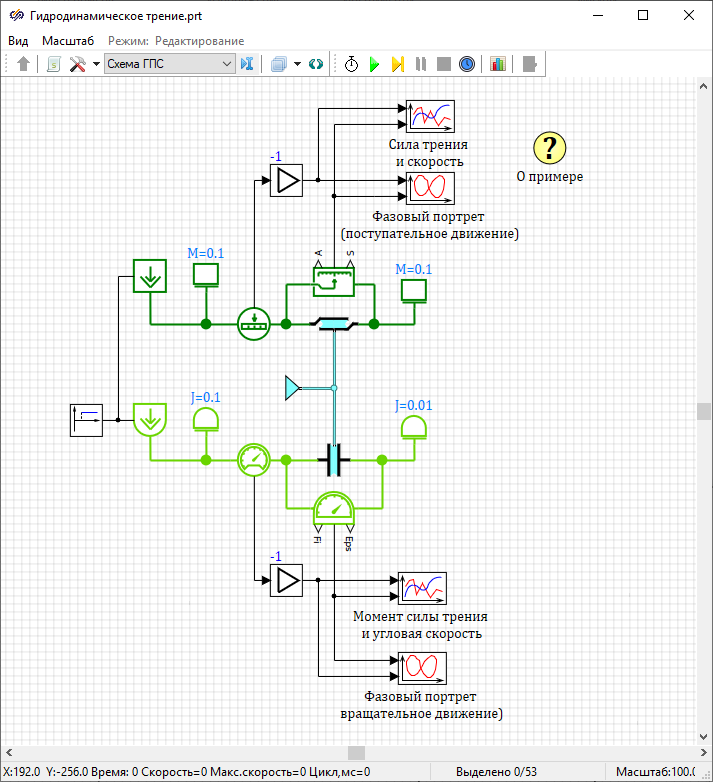

Модель системы гидродинамического трения представлена рисунке (Рисунок 1).

К гидравлическим портам блоков "Гидродинамическое трение (поступательное движение)" и "Гидродинамическое трение (вращательное движение)" подключен блок "Источник давления жидкости", задающий давление рабочей жидкости равным 1 МПа.

Поступательное движение

К механическому порту "R" блока "Гидродинамическое трение (поступательное движение)" подключен источник силы, равный 10 Н, действующий в момент времени 0,5 с. За счет силы вязкого трения происходит перемещение массы, подключенной к порту "С" блока "Гидродинамическое трение (поступательное движение)".

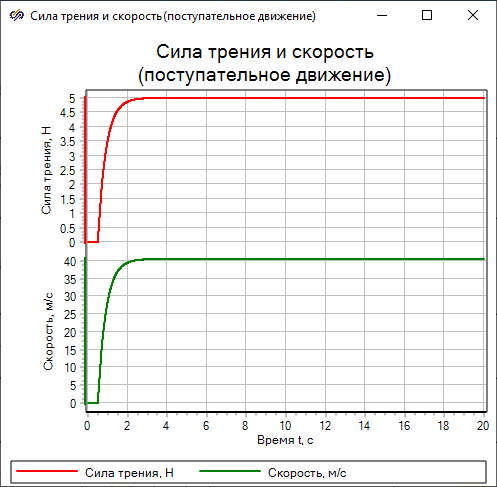

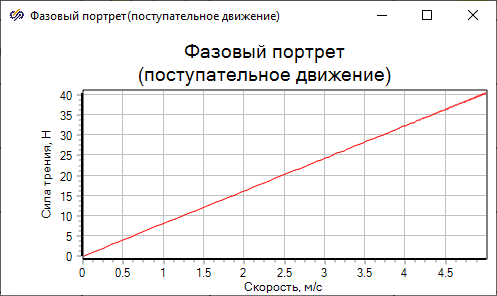

На графике "Сила трения и скорость" (Рисунок 2) отображаются значения силы трения и скорости скольжения. На графике "Фазовый портрет (поступательное движение)" (Рисунок 3) отображается зависимость силы трения от скорости при постоянном давлении жидкости.

Вращательное движение

К механическому порту "R" блока "Гидродинамическое трение (вращательное движение)" подключен источник крутящего момента, равный 10 Н*м, действующий в момент времени 0,5 с. За счет момента вязкого трения происходит вращение инерции, подключенной к порту "С" блока "Гидродинамическое трение (вращательное движение)".

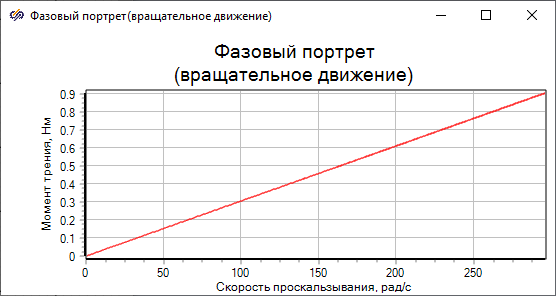

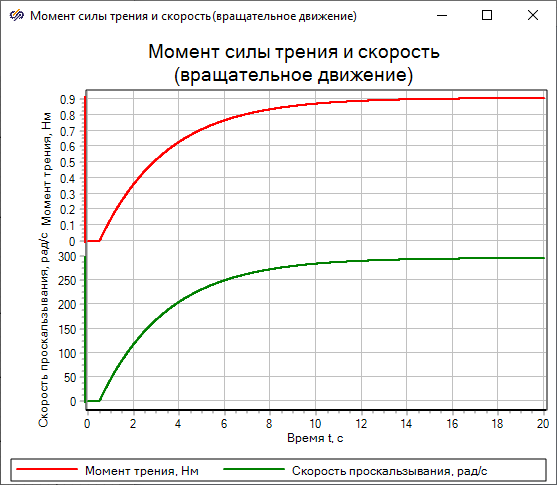

На графике "Момент силы трения и скорость" (Рисунок 4) отображаются значения момента силы трения и скорости проскальзывания. На графике "Фазовый портрет (вращательное движение)" (Рисунок 5) отображается зависимость момента силы трения от скорости проскальзывания при постоянном давлении жидкости.

Используемые блоки

• Источник давления жидкости
• Гидродинамическое трение (поступательное движение)
• Гидродинамическое трение (вращательное движение)
