Расход жидкости через распределитель

Расположение

SimInTech\Demo\Гидросистемы\Расход жидкости через распределитель\Расход жидкости через распределитель.prt

Описание

Данный проект демонстрирует возможности библиотеки "Гидросистемы" совместно с библиотекой "Механика" для моделирования расхода жидкости через проходные каналы распределителя.

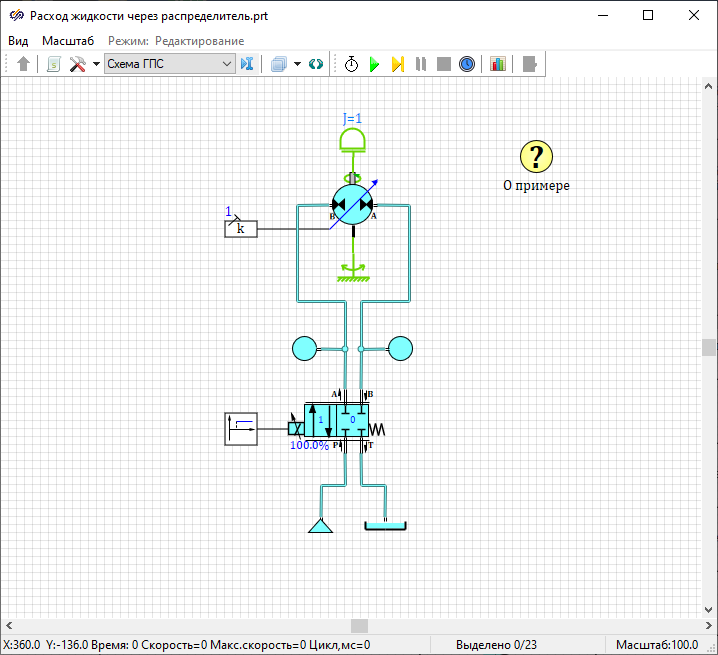

Модель системы расхода жидкости через проходные каналы распределителя представлена рисунке (Рисунок 1).

К валу и корпусу (вращательные механические порты "R" и "C", соответственно) блока "Регулируемый насос-мотор" подключены блоки библиотеки "Механика", которые моделируют неподвижную заделку и инерцию вращательного движения вала.

К гидравлическим портам блока "Регулируемый насос-мотор" и блока "Гидравлический пропорциональный распределитель 4/2" подключены гидравлические полости объемом 0.01 м³.

На вход "x" блока "Гидравлический пропорциональный распределитель 4/2" подается ступенчатое входное воздействие. В процессе моделирования первые 10 с управляющее воздействие равно 0, пропускная способность распределителя равна 0. После 10 с управляющее воздействие становится равным 1, и пропускная способность увеличивается до 100%.

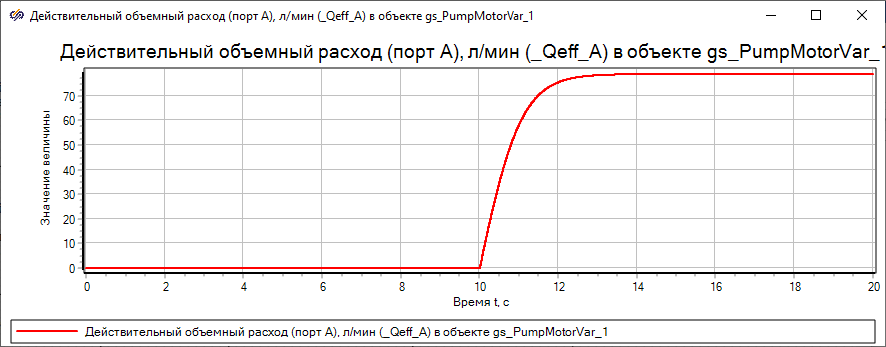

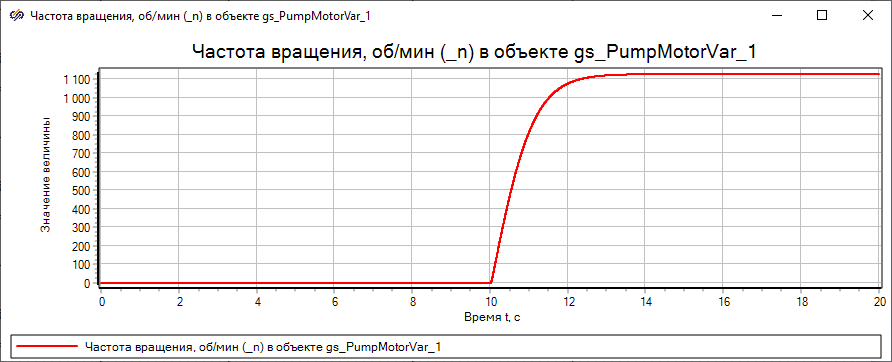

На графиках отображаются действительный объемный расход (порт А) и частота вращения регулируемого насос-мотора (Рисунок 2 и Рисунок 3). Полученные графики показывают, что в интервал времени от 0 до 10 с, когда пропускная способность распределителя равна 0, действительный объемный расход в порте "A" блока "Регулируемый насос-мотор" и частота вращения вала относительно корпуса имеют нулевые значения, а затем они плавно увеличиваются до значений 78.9 л/мин и 1126 об/мин соответственно.

Используемые блоки

• Гидравлический бак
• Гидравлическая полость
• Гидравлический пропорциональный распределитель 4/2
• Источник давления жидкости
• Регулируемый насос-мотор
