Стабилизация давления плунжерного насоса
Описание демо-примера
Расположение
SimInTech\Demo\Гидросистемы\Пневмогидравлический аккумулятор\Стабилизация давления плунжерного насоса\Стабилизация давления плунжерного насоса.prt
Описание
Данный проект демонстрирует возможности библиотеки "Гидросистемы" совместно с библиотекой "Механика" для моделирования системы с пневмогидравлическим аккумулятором (ПГА).
Рассматривается простейший насос поршневого типа, обеспечивающий подачу жидкости через дроссель (имитация потребителя).

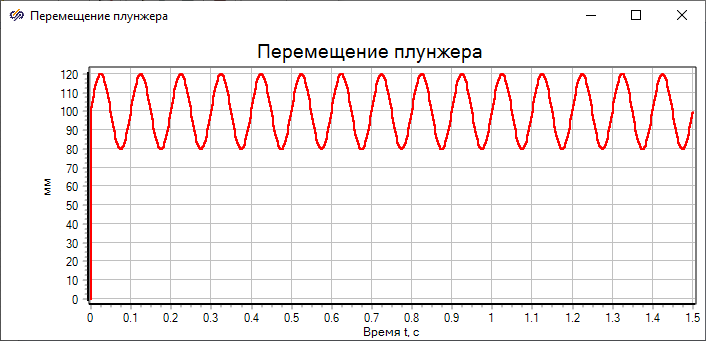

Блоки "Плунжерный гидроцилиндр" моделируют поршневые насосы. К плунжеру и корпусу (поступательные механические порты "R" и "C", соответственно) каждого блока "Плунжерный гидроцилиндр" подключены блоки библиотеки "Механика", которые моделируют привод насоса и неподвижную заделку. Оба плунжера осуществляют возвратно-поступательное движение, которое моделируется блоками "Синусоида" и "Константа".
Движение жидкости в напорных магистралях осуществляется в одном направлении, что обеспечивается с помощью блоков "Гидравлический обратный клапан (без пружины)".
Блоки "Гидравлический регулируемый дроссель" имитируют потребителя, создавая сопротивление потоку жидкости.

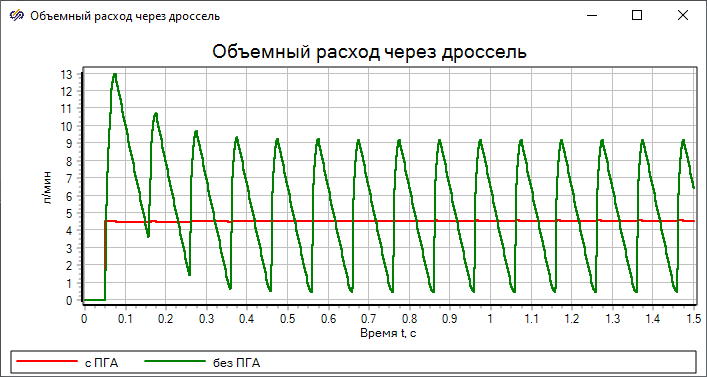

Блок "Пневмогидравлический аккумулятор" установлен в верхней напорной магистрали, что позволяет стабилизировать давление жидкости за счет отбора жидкости из системы при повышении давления и возвращения жидкости в систему в случае снижения давления. Установка ПГА в линии потребителя позволяет значительно снизить колебания расхода жидкости путем демпфирования колебаний насоса.
Граничные условия для рабочего тела моделируемой системы задаются с помощью блоков "Гидравлический бак", "Гидравлическая полость" и "Источник давления жидкости".
