Блок реализует модель гидравлического обратного клапана (ОК) с нулевым давлением срабатывания
(открытия). Блок обеспечивает прохождение рабочей среды в направлении от "A" к
"B" и запирает поток в обратном направлении (от "B" к "A"). Состояние
ОК принимает значения 0 и 1, где 0 соответствует закрытому положению ОК; 1 — открытому
положению ОК. Зависимость состояния ОК от изменения перепада давления на нем при наличии
гистерезиса представлена на рисунке (Рисунок
1). Гистерезис необходим для устойчивой работы ОК, когда перепад давления на нем
приближается к нулевым значениям. Учитывается влияние ОК на тепловые характеристики потока за
счет диссипации энергии при его дросселировании.

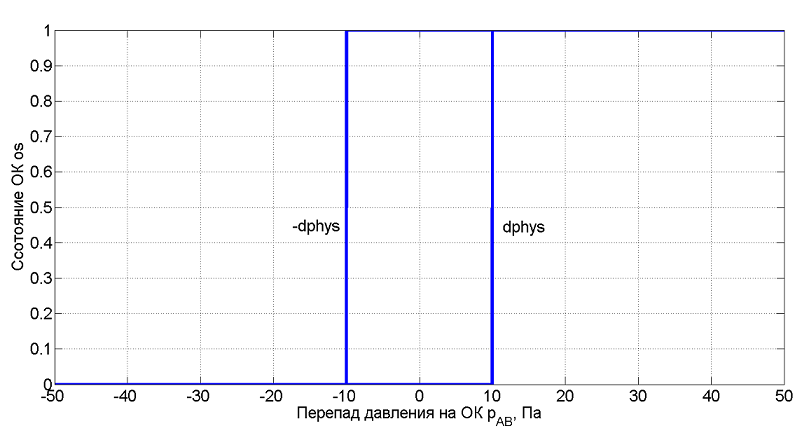

Рис. 1. Зависимость состояния ОК от изменения перепада давления на нем при наличии
гистерезиса
Совместимые блоки
Соединение блока с другими блоками должно осуществляться в соответствии со следующим
правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими
гидравлические полости. Например, с такими блоками, как "Гидравлический бак",
"Гидравлическая полость", полостью блока "Гидромеханический преобразователь",
полостями гидроцилиндров и другими.
Математическая модель
В математической модели поведения потока в ОК используются зависимости и уравнения,
аналогичные выражениям, представленным в описании блока Гидравлический регулируемый дроссель.
Входные порты
Имя
Описание
Тип линии связи
A
Гидравлический порт для подключения совместимых блоков
Выбор способа параметризации блока из списка (подробная информация на странице
Гидравлический регулируемый дроссель). Возможные значения:
"Площадь проходного сечения", "Коэффициент гидравлического сопротивления
(Идельчик)", "Коэффициент пропускной способности Kv",
"Расходно-перепадная характеристика", "На основе эталонного
измерения"
Выбор метода интерполяции из списка: "Линейная интерполяция",
"Интерполяция кубическими сплайнами". Свойство доступно при выбранном
способе параметризации "Расходно-перепадная характеристика"
Значение диаметра отверстия проходного сечения дросселя при его максимальном
открытии. Предполагается, что при изменении положения ЗРО от 0 до 1 значение
диаметра изменяется линейно от 0 до значения "d". Свойство доступно при выбранном
способе параметризации "Площадь проходного сечения" или "Коэффициент
гидравлического сопротивления (Идельчик)" и выбранном типе проходного сечения:
"Круглой формы"
Массив значений гидравлического диаметра, задаваемый в соответствии с массивом
значений относительного положения ЗРО. Значения гидравлического диаметра
интерполируются по текущим значениям относительного положения ЗРО в процессе
расчета. Свойство доступно при выбранном способе параметризации "Площадь
проходного сечения", "Коэффициент гидравлического сопротивления
(Идельчик)" и выбранном типе проходного сечения: "Произвольной
формы"
Массив значений площади проходного сечения, задаваемый в соответствии с
массивом значений относительного положения ЗРО. Значения площади интерполируются по
текущим значениям относительного положения ЗРО в процессе расчета. Свойство доступно
при выбранном способе параметризации "Площадь проходного сечения",
"Коэффициент гидравлического сопротивления (Идельчик)" и выбранном типе
проходного сечения: "Произвольной формы"
Значение коэффициента расхода дросселя при турбулентном режиме течения.
Свойство доступно при выбранном способе параметризации "Площадь проходного
сечения", "На основе эталонного измерения"
Значение критического числа Рейнольдса, при котором наступает турбулентным
режим течения. В зависимости от типа дросселя значения критического числа Re
варьируются в диапазоне от 200 до 800. Свойство доступно при выбранном способе
параметризации "Площадь проходного сечения", "На основе эталонного
измерения"
Значение коэффициента сопротивления, характеризующего гидравлические потери в
ламинарной области течения. Свойство доступно при выбранном способе параметризации:
"Коэффициент гидравлического сопротивления (Идельчик)"
Значение коэффициента сопротивления, характеризующего гидравлические потери в
турбулентной области течения. Свойство доступно при выбранном способе
параметризации: "Коэффициент гидравлического сопротивления
(Идельчик)"
Значение коэффициента пропускной способности дросселя при его максимальном
открытии. Свойство доступно при выбранном способе параметризации "Коэффициент
пропускной способности Kv"
Массив значений перепада давления на дросселе, используемый в качестве
аргумента при интерполяции табличных данных для определения объемного расхода через
дроссель при выбранном способа параметризации "Расходно-перепадная
характеристика"
Массив значений объемного расхода, задаваемый в соответствии с массивом
значений перепада давления. Значения расхода интерполируются по текущим значениям
перепада давления на дросселе в процессе расчета. Предполагается, что значения
объемного расхода соответствуют максимальному открытию дросселя. Свойство доступно
при выбранном способе параметризации "Расходно-перепадная характеристика"
Значение объемного расхода, полученное в рамках эталонного измерения.
Предполагается, что значение объемного расхода соответствуют максимальному открытию
дросселя, а в диапазоне изменения положения ЗРО значение расхода меняется линейным
образом. Свойство доступно при выбранном способе параметризации "На основе
эталонного измерения"
Значение перепада давления, полученное в рамках эталонного измерения,
соответствующее эталонному значению объемного расхода. Предполагается, что значение
перепада соответствует расходу при максимальном открытии дросселя. Свойство доступно
при выбранном способе параметризации "На основе эталонного измерения"
Плотность рабочей среды (эталонное значение), кг/м3
rho_ref
Значение перепада давления, полученное в рамках эталонного измерения,
соответствующее эталонному значению объемного расхода. Предполагается, что значение
перепада соответствует расходу при максимальном открытии дросселя. Свойство доступно
при выбранном способе параметризации "На основе эталонного измерения"
Кинематическая вязкость рабочей среды (эталонное значение), м2/с
nu_ref
Значение перепада давления, полученное в рамках эталонного измерения,
соответствующее эталонному значению объемного расхода. Предполагается, что значение
перепада соответствует расходу при максимальном открытии дросселя. Свойство доступно
при выбранном способе параметризации "На основе эталонного измерения"
