ШИМ

в палитре на схеме

Описание

Блок используется в БДПТ и реализует ШИМ модуляцию внутри импульсов поступающих с селектора ключей инвертора.

Рисунок ниже поясняет связь параметров треугольного опорного сигнала ШИМ с величинами, задаваемыми в свойствах блока (Рисунок 1).


Рис. 1. Параметры треугольного опорного сигнала ШИМ

Шестиканальный сигнал "PWM" управляет ключами IGBT-моста. Распределение выходных сигналов (VT1…VT6) при управлении полумостами трехфазного инвертора отображено на рисунке (Рисунок 2).



Рис. 2. Распределение выходных сигналов

Блок позволяет реализовать три вида ШИМ модуляции:

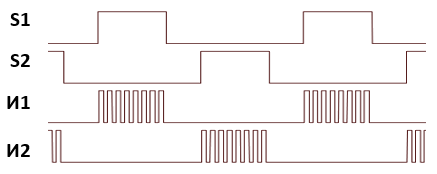

ШИМ 1 (Рисунок 3):
  • Может применяться при достаточно больших индуктивностях обмоток.
  • Реактивные токи замыкаются через источник питания инвертора.


Рис. 3. Вид ШИМ сигналов для схемы "ШИМ - 1"

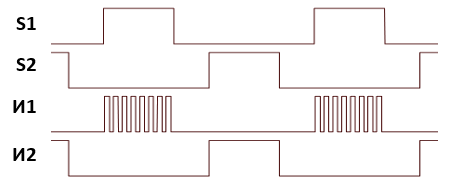

ШИМ 2 (Рисунок 4):
  • Обеспечивает минимальные токовые пульсации в обмотках двигателя.
  • Реактивные токи замыкаются через обмотки двигателя и диоды инвертора.
  • Обеспечивает минимум потерь в нижних ключах инвертора.


Рис. 4. Вид ШИМ сигналов для схемы "ШИМ - 2"

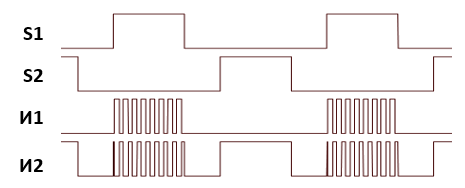

ШИМ 3 (Рисунок 5):
  • Может применяться при бутстрепном питании драйверов ключей инвертора.
  • Обеспечивает минимальные токовые пульсации в обмотках двигателя.
  • Реактивные токи замыкаются через обмотки двигателя и ключи инвертора.


Рис. 5. Вид ШИМ сигналов для схемы "ШИМ - 3"

Входные порты

Имя Описание Тип линии связи
U Модулируемый сигнал Математическая
S Шестиканальный вход сигналов с селектора ключей БДПТ Математическая

Выходные порты

Имя Описание Тип линии связи
PWM Шестиканальный сигнал управления ключами IGBT-моста Математическая

Свойства

Название Имя Описание По умолчанию Тип данных
Максимальное значение сигнала опоры, ([В] или [отн. ед.]) max Максимальное значение опорного треугольника ШИМ 1 Вещественное
Минимальное значение сигнала опоры min Минимальное значение опорного треугольника ШИМ -0.0037 Вещественное
Период, с Tpwm Период ШИМ 5E-5 Вещественное
Время защитной паузы, c tz Время защитной паузы между включённым состоянием ключей стойки инвертора 1E-6 Вещественное
Схема ШИМ mode Выбор вида ШИМ. Возможные значения:
  • "ШИМ 1";
  • "ШИМ 2";
  • "ШИМ 3"
 ШИМ 1 Перечисление

Параметры

Блок не имеет параметров.

Примеры

Примеры использования блока:
