Данный пример иллюстрирует расчёт диаграммы направленности и амплитудного
распределения токов в раскрыве двух зеркальной антенны Кассегрена, с использованием
блоков Зеркальная антенна, ДН зеркальной антенны и
Визуализация зеркальной антенны (Рисунок 1).

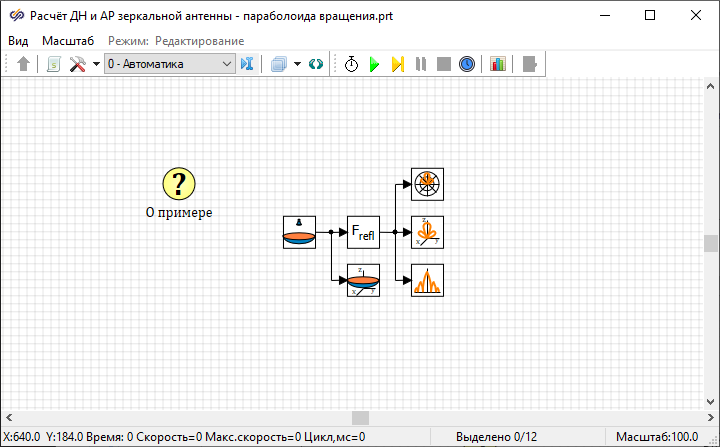

Рисунок 1. Окно проекта демо-примера.
В блоке Зеркальная антенна задаются исходные данные (фокусное расстояние и
радиус зеркала) и производятся предварительные расчеты (Рисунок 2).

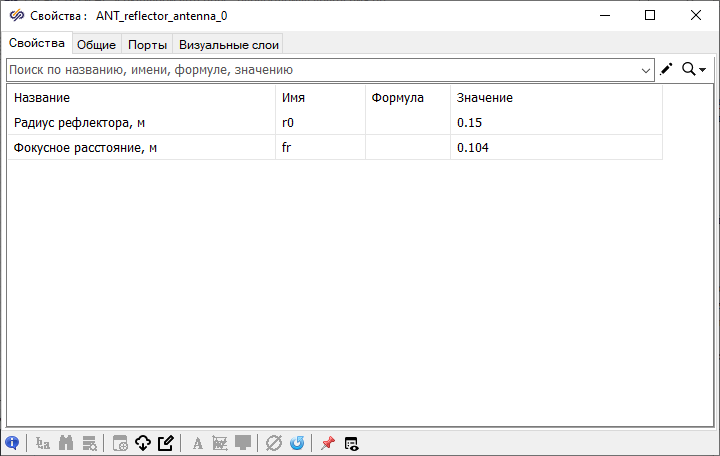

Рисунок 2. Параметры зеркальной антенны
Полученный массив передается по линиям связи в блоки ДН зеркальной антенны и
Визуализация зеркальной антенны. Результаты расчета ДН показаны на
рисунке (Рисунок 3), (Рисунок 4), (Рисунок 5).

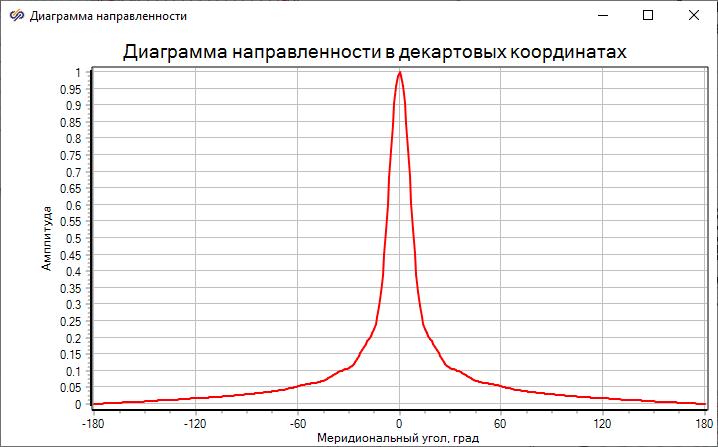

Рисунок 3. Рассчитанная диаграмма направленности в декартовых координатах.

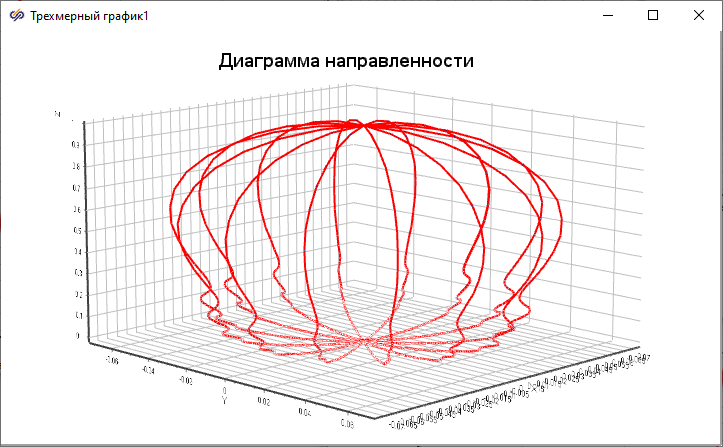

Рисунок 4. Рассчитанная диаграмма направленности в 3D.

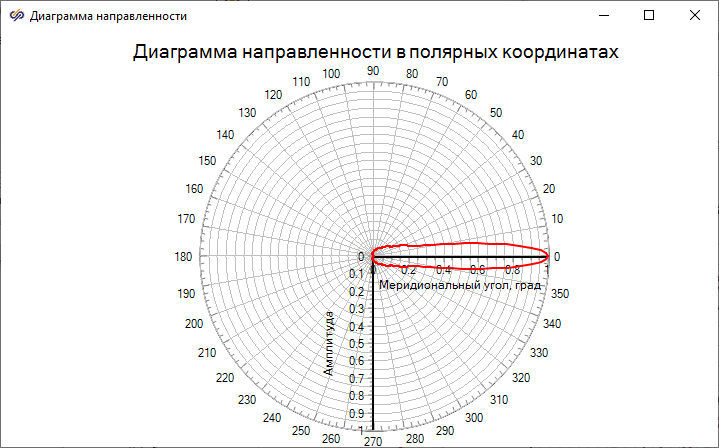

Рисунок 5. Рассчитанная диаграмма направленности в полярных координатах.
Кроме того, блок ДН зеркальной антенны рассчитывает амплитудное
распределение в раскрыве зеркала (Рисунок 6).

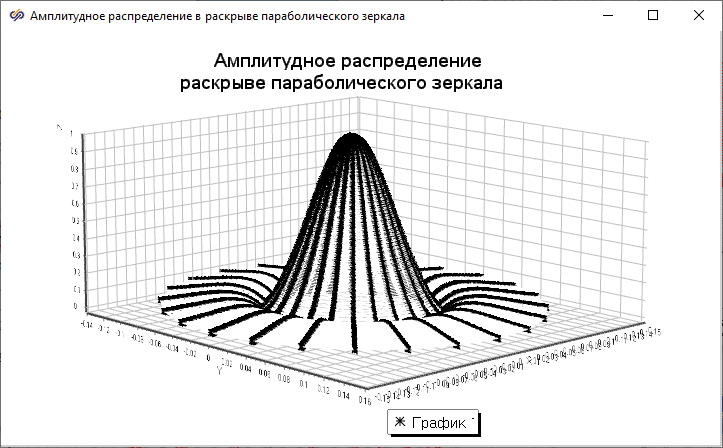

Рисунок 6. Амплитудное распределение в раскрыве большого зеркала.
Результат работы блока Визуализация зеркальной антенны показаны на рисунке
(Рисунок 7).

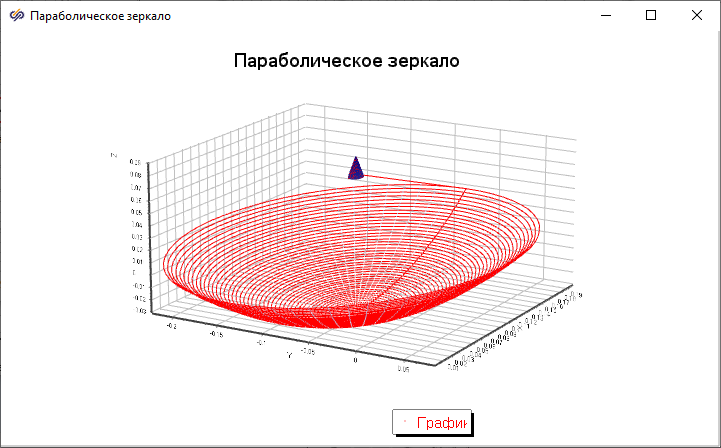

Рисунок 7. Визуализация антенны Кассегрена.
При этом отображается в масштабе, с помощью средств визуализации SimInTech: зеркало и облучатель.
