Расчет угла раскрыва и высоты зеркальной антенны — параболоида вращения

Пример расчета и визуализации зеркальной антенны – параболоида вращения

Расположение

SimInTech/Demo/Антенны/Зеркальные антенны/Расчёт угла раскрыва и высоты зеркальной антенны - параболоида вращения/Расчёт угла раскрыва и высоты зеркальной антенны - параболоида вращения.prt

Описание

Данный пример иллюстрирует использование блоков Зеркальная антенна и Визуализация зеркальной антенны для расчета зеркальной антенны – параболоида вращения (Рисунок 1).

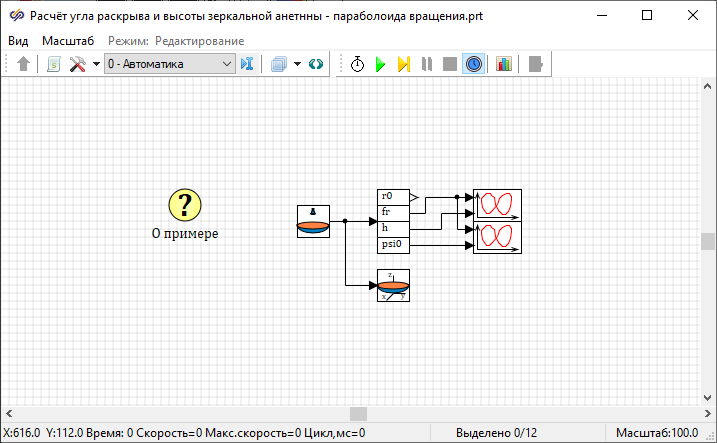

Рис. 1. Окно проекта демо-примера.
В данном примере заданы параметры блока Зеркальная антенна:
  • Радиус рефлектора в виде значения — "0.15" м;
  • Фокусное расстояние в виде формулы — "0.052+0.052*5*time".
Использование переменной "time" позволяет анимировать графический результат работы блока Визуализация зеркальной антенны (Рисунок 2), (Рисунок 3).

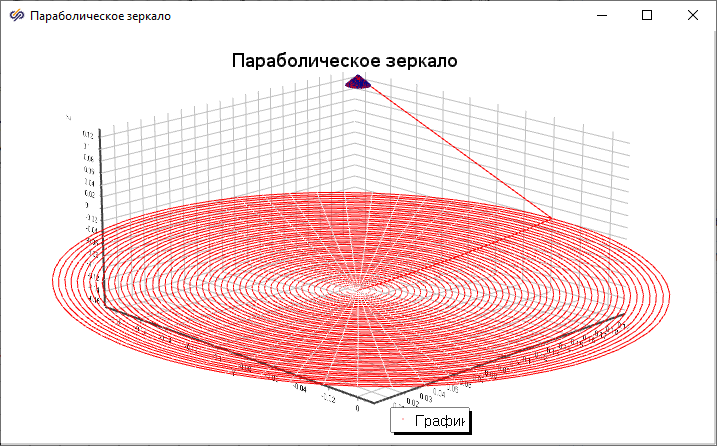

Рис. 2. График-визуализация параболического зеркала.


Рис. 3. График амплитудного распределения в раскрыве параболического зеркала.
В предлагаемом пример с помощью блока Двунаправленная шина потока данных с блока Зеркальная антенна расщепляется на отдельные переменные (потоки): радиус рефлектора, фокусное расстояние, высота рефлектора, угол раскрыва. Результаты работы модели отображаются с помощью блоков Фазовый портрет (Рисунок 4), (Рисунок 5).

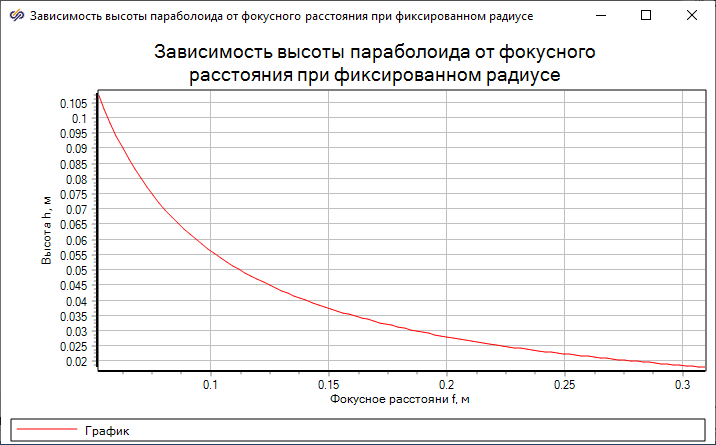

Рис. 4. График зависимости высоты параболоида от фокусного расстояния.

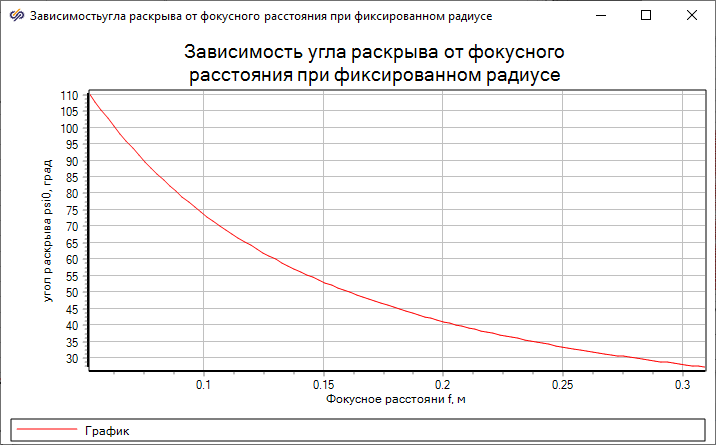

Рис. 5. График зависимости угла раскрыва от фокусного расстояния.

На рисунке (Рисунок 3) показана зависимость высоты параболического рефлектора от фокусного расстояния, а на рисунке (Рисунок 4) — зависимость угла раскрыва от фокусного расстояния при фиксированном радиусе.
