Расчет коэффициентов зеркальной антенны — парабалоид вращения

Пример расчета параметров зеркальной антенны – параболоида вращения в зависимости от фокусного расстояния

Расположение

SimInTech/Demo/Антенны/Зеркальные антенны/Расчёт ДН и АР зеркальной антенны - параболоида вращения/Расчёт ДН и АР зеркальной антенны - параболоида вращения.prt

Описание

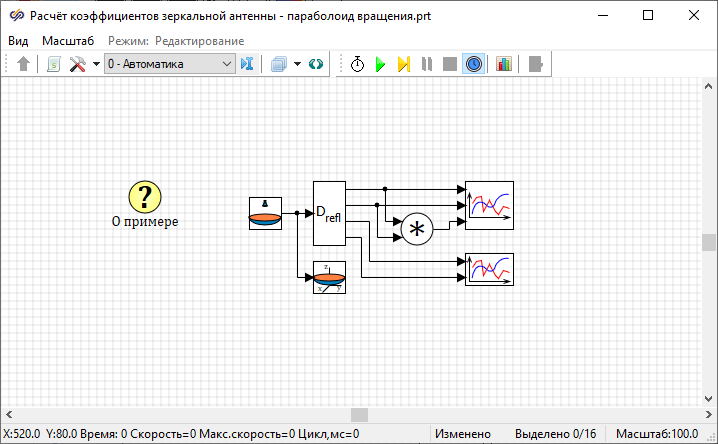

Данный пример иллюстрирует использование блоков Зеркальная антенна, Коэффициенты зеркальной антенны и Визуализация зеркальной антенны для расчета параметров зеркальной антенны – параболоида вращения в зависимости от фокусного расстояния (Рисунок 1).


Рис. 1. Окно проекта демо-примера.
В данном примере заданы параметры блока Зеркальная антенна:
  • Радиус рефлектора в виде значения — "0.15" м;
  • Фокусное расстояние в виде формулы — "0.052+0.052*5*time".
Использование переменной "time" позволяет анимировать графический результат работы блоков Коэффициенты зеркальной антенны (Рисунок 2), (Рисунок 3) и Визуализация зеркальной антенны (Рисунок 4), (Рисунок 5).


Рис. 2. Графики, формируемые блоком "Коэффициенты зеркальной антенны".


Рис. 3. Графики, формируемые блоком "Коэффициенты зеркальной антенны".

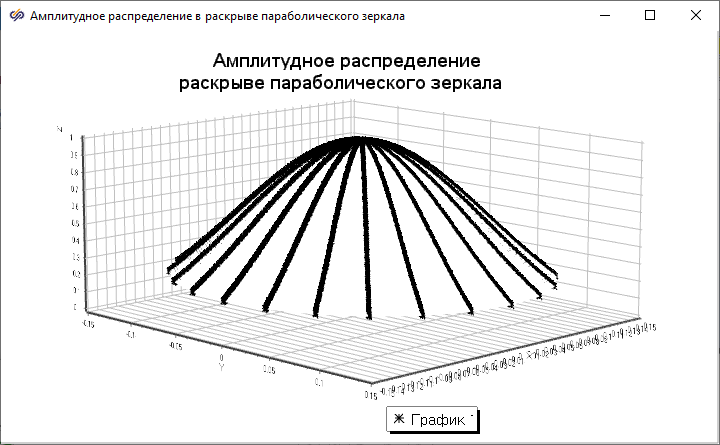

Рис. 4. График амплитудного распределения в раскрыве параболического зеркала.

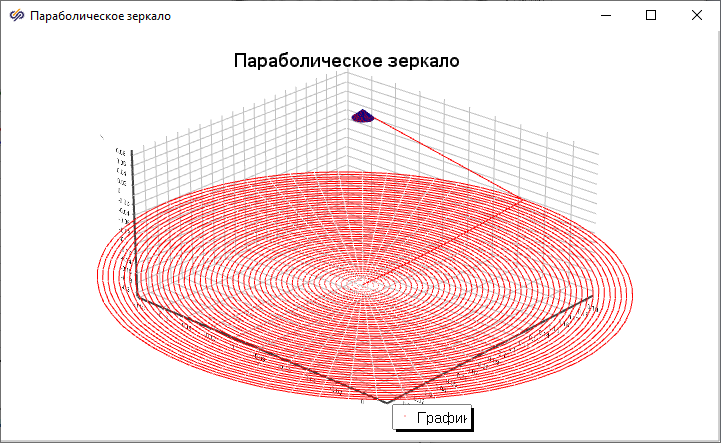

Рис. 5. График-визуализация параболического зеркала.

Непосредственно блок Коэффициенты зеркальной антенны позволяет получить коэффициент направленного действия (КНД), коэффициент усиления (КУ), коэффициент перехвата и коэффициент использования площади (КИП).

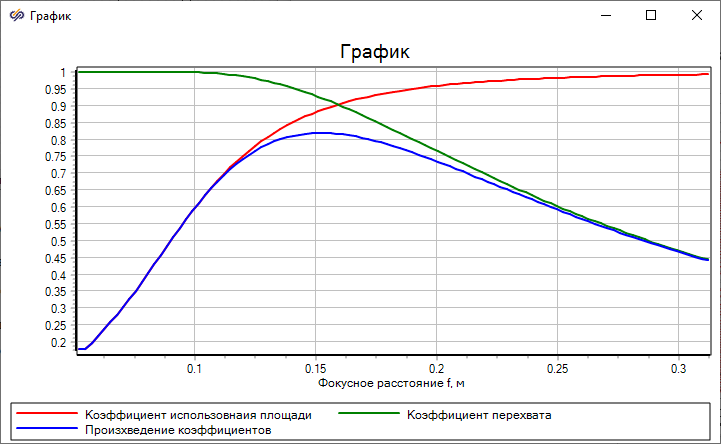

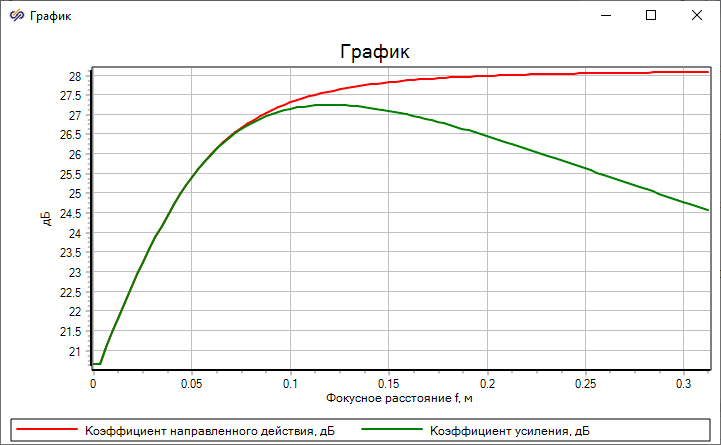

На рисунке (Рисунок 2) показан критерий определения оптимального фокусного расстояния при фиксированном угле раскрыва рефлектора (выбирается по максимуму произведения коэффициентов КИП и коэффициента перехвата). Рисунок (Рисунок 3) показывает снижение коэффициента усиления, численно равного произведению КНД на коэффициент перехвата, который в свою очередь, по физическому смыслу, является коэффициентом полезного действия зеркальной антенны.
