Расчет коэффициентов антенны Кассегрена

Пример расчета параметров антенны Кассегрена в зависимости от фокусного расстояния

Расположение

SimInTech/Demo/Антенны/Зеркальные антенны/Расчёт коэффициентов антенны Кассегрена/Расчёт коэффициентов антенны Кассегрена.prt

Описание

Данный пример иллюстрирует использование блоков Антенна Кассегрена, Коэффициенты антенны Кассегрена и Визуализация антенны Кассегрена для расчета параметров антенны Кассегрена в зависимости от фокусного расстояния (Рисунок 1).

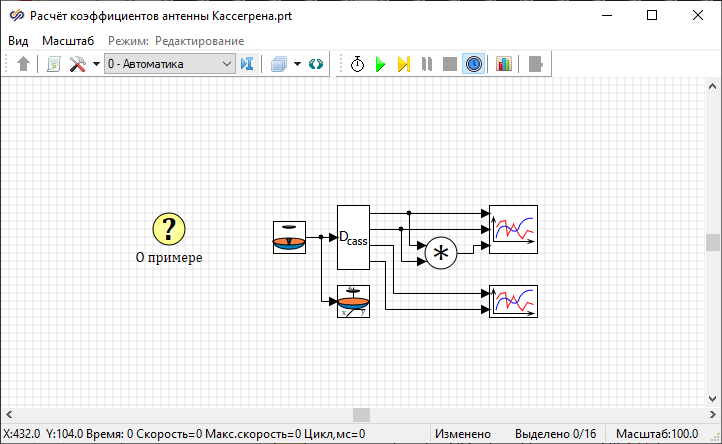

Рис. 1. Окно проекта демо-примера.
В данном примере заданы следующие параметры блока Антенна Кассегрена: радиус большого зеркала — "0.55" м, угол раскрыва малого зеркала — "20" градусов. При этом две величины заданы в виде формул:
  • Фокусное расстояние большого зеркала — "0.2*0.8*time";
  • Расстояние между фазовыми центрами облучателя и малого зеркала — "0.7*(0.2+0.8*time)".
Использование переменной "time" позволяет анимировать графический результат работы блоков Коэффициенты антенны Кассегрена (Рисунок 2), (Рисунок 3) и Визуализация антенны Кассегрена (Рисунок 4), (Рисунок 5).

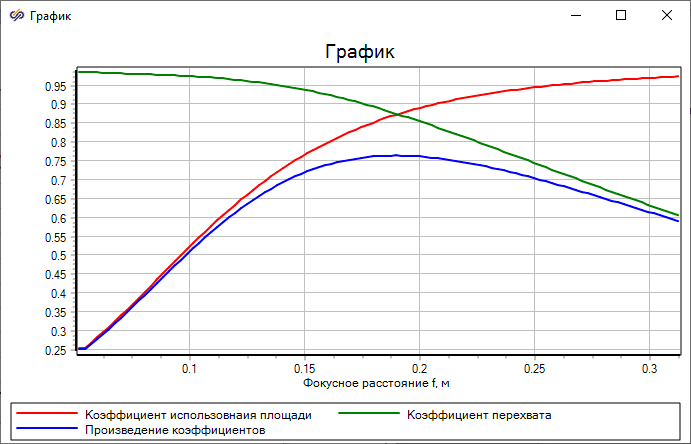

Рис. 2. Графики, формируемые блоком "Коэффициенты антенны Кассегрена".

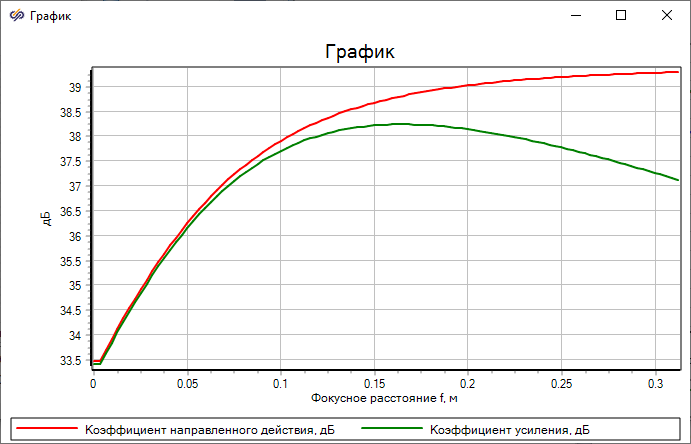

Рис. 3. Графики, формируемые блоком "Коэффициенты антенны Кассегрена".

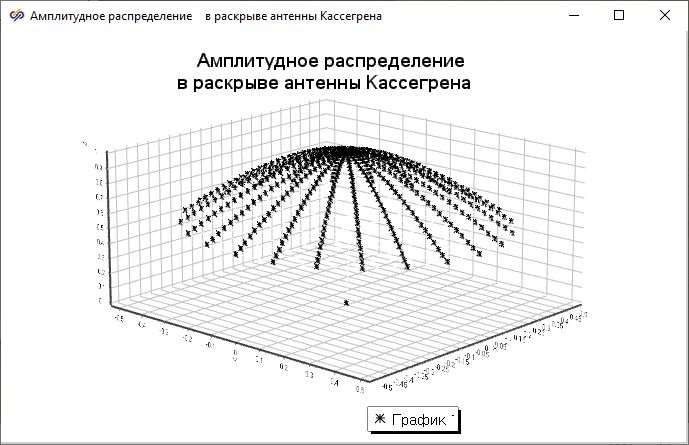

Рис. 4. График амплитудного распределения в раскрыве антенны Кассегрена.

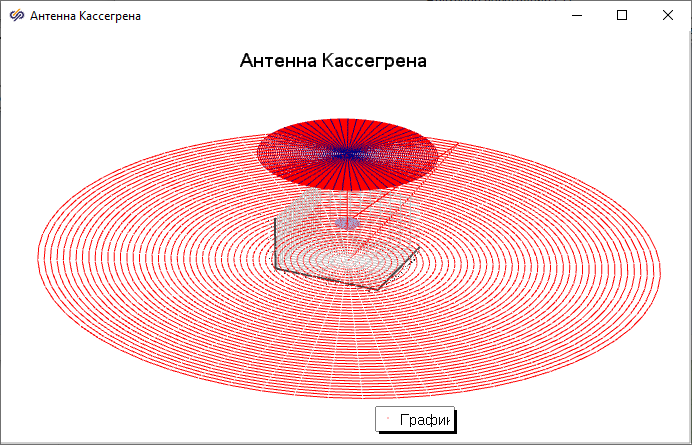

Рис. 5. График-визуализация антенны Кассегрена.

Непосредственно блок Коэффициенты антенны Кассегрена позволяет получить коэффициент направленного действия (КНД), коэффициент усиления (КУ), коэффициент перехвата и коэффициент использования площади (КИП).

На рисунке (Рисунок 2) показан критерий определения оптимального фокусного расстояния при фиксированном угле раскрыва большого зеркала (выбирается по максимуму произведения коэффициентов КИП и коэффициента перехвата). Рисунок (Рисунок 3) показывает снижение коэффициенту усиления. численно равного произведению КНД на коэффициент перехвата, который в свою очередь, по физическому смыслу, является коэффициентом полезного действия зеркальной антенны.

Используемые блоки

Литература

  1. Воскресенский Д.И. «Устройства СВЧ и антенны [Текст] : учебник для студентов высших учебных заведений, обучающихся по направлению подготовки 654200 „Радиотехника“» / Д. И. Воскресенский, В. Л. Гостюхин, В. М. Максимов, Л. И. Пономарев ; [под ред. Д. И. Воскресенского]. – Москва : Радиотехника, 2016. — 555 с.
