SimInTech/Demo/Антенны/Зеркальные антенны/Расчёт ДН и АР антенны
Кассегрена/Расчёт ДН и АР антенны Кассегрена.prt
Описание
Данный пример иллюстрирует расчёт диаграммы направленности и амплитудного
распределения токов в раскрыве двух зеркальной антенны Кассегрена, с использованием
блоков Антенна Кассегрена, ДН антенны Кассегрена и
Визуализация антенны Кассегрена (Рисунок 1).

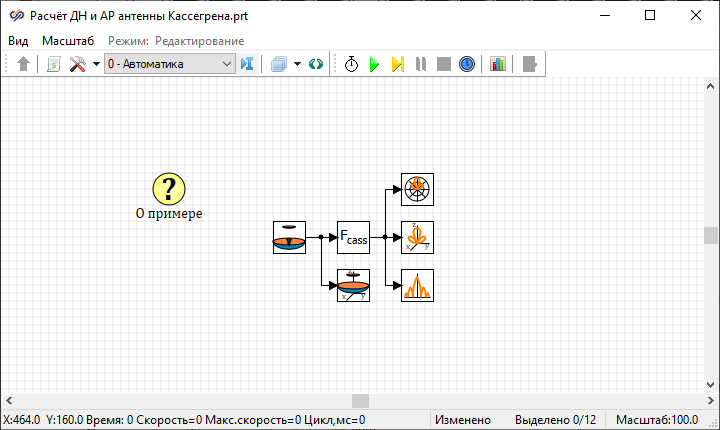

Рисунок 1. Окно проекта демо-примера.
В блоке Антенна Кассегрена задаются исходные данные и производятся в
предварительные расчёты (Рисунок 2).
Рисунок 2. Окно проекта демо-примера.
Полученный массив передается по линиям связи в блоки ДН антенны Кассегрена и
Визуализация антенные Кассегрена. Результаты расчета ДН показаны на
рисунках (Рисунок 3), (Рисунок 4), (Рисунок 5).

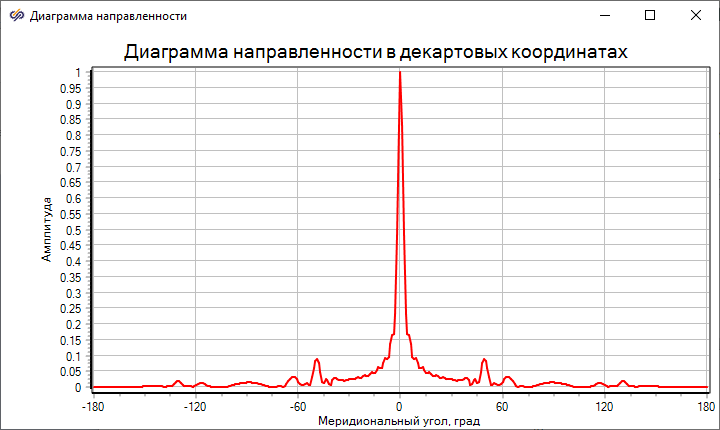

Рисунок 3. Рассчитанная диаграмма направленности в декартовых координатах.

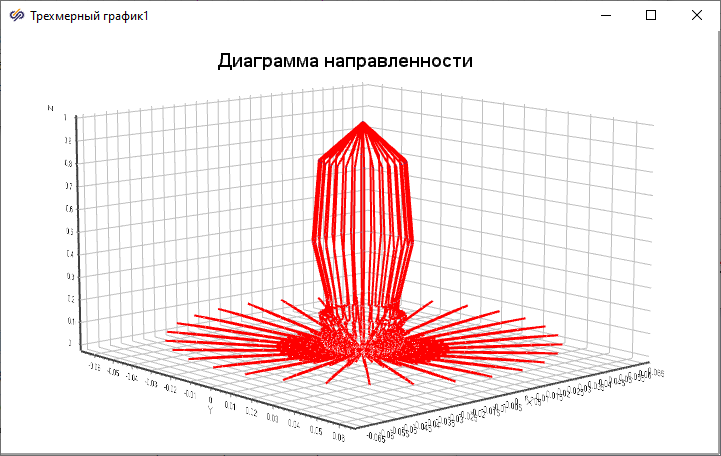

Рисунок 4. Рассчитанная диаграмма направленности в 3D формате.

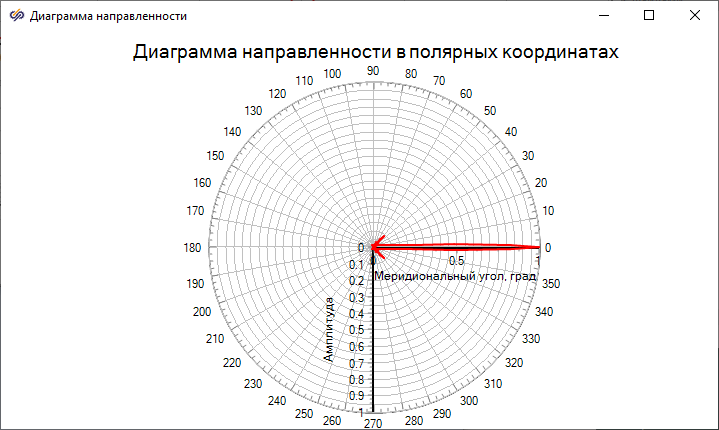

Рисунок 5. Рассчитанная диаграмма направленности в полярных координатах.
Кроме того, блок ДН антенны Кассегрена раскрывает амплитудное распределение
в раскрыве большого зеркала (Рисунок 6).

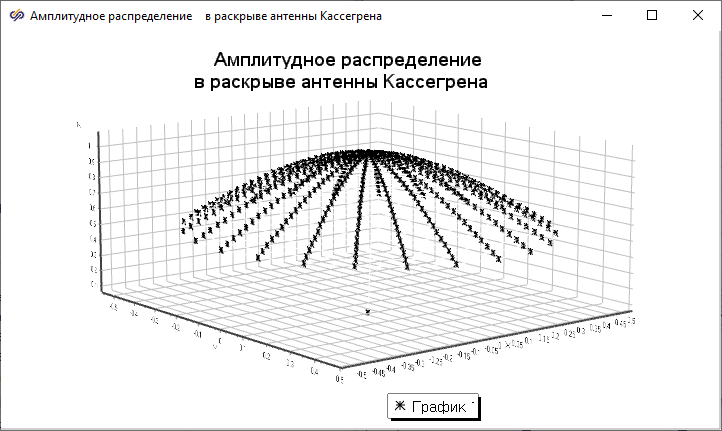

Рисунок 6. Амплитудное распределение в раскрыве большого зеркала.
Результаты работы блока Визуализация антенны Кассегрена показаны на рисунке
(Рисунок 7).

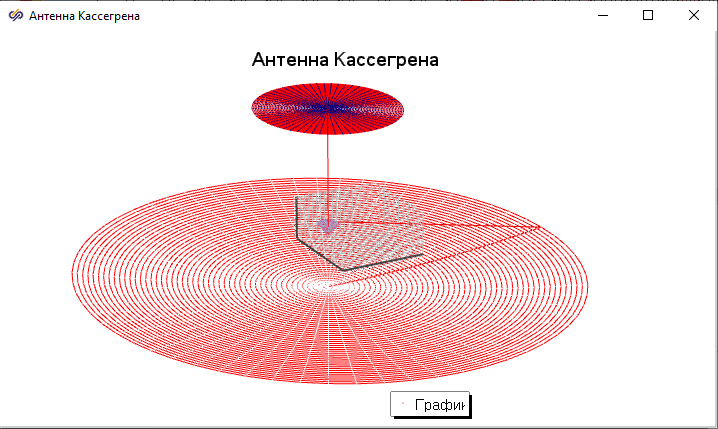

Рисунок 7. Визуализация антенны Кассегрена.
При этом отображается в масштабе, с помощью средств визуализации SimInTech: большое зеркало, малое зеркало и облучатель малого зеркала.
