Данный пример иллюстрирует использование блоков Зеркальная
антенна и Управление ДН зеркальной
антенны для визуализации свойства зеркальной антенны в виде
параболоида вращения – смещения диаграммы направленности при смещении облучателя
(Рисунок 1).

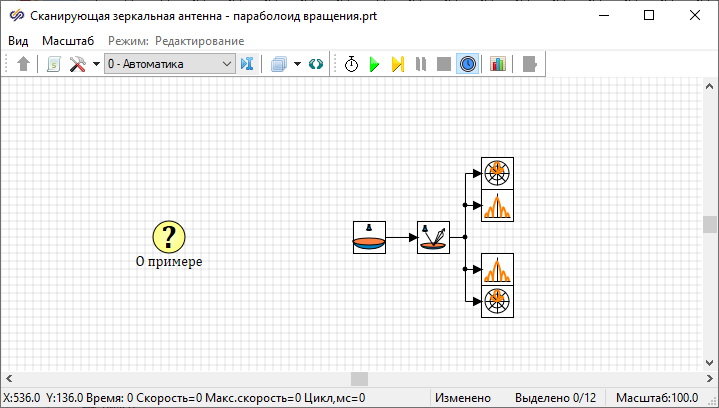

Рисунок 1. Окно проекта демо-примера.
Антенна имеет параметры:
Фокусное расстояние — "104" мм;
Радиус рефлектора — "150" мм;
Блок Управление ДН зеркальной антенны рассчитывает ДН при смещении
облучателя, которое в данном примере задано формулой "-0.1+0.2*time". При
этом ДН рассчитывается для двух азимутальных углов, с учётом того, что ДН
осесимметрична в результате мы получаем при азимуте 0° несмещенную ДН (Рисунок 2), (Рисунок 3).

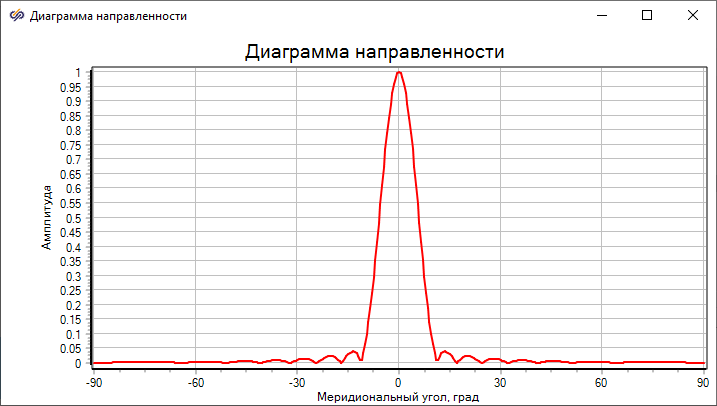

Рисунок 2. График диаграммы направленности в декартовых координатах.

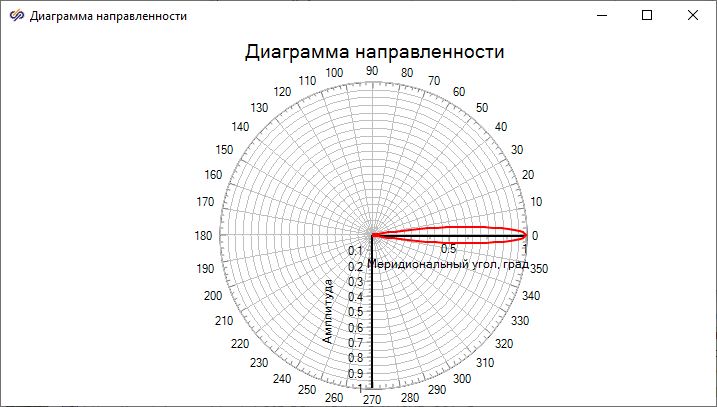

Рисунок 3. График диаграммы направленности в полярных координатах.
Смещенная в крайнее положение ДН показана на рисунке (Рисунок 4), (Рисунок 5).

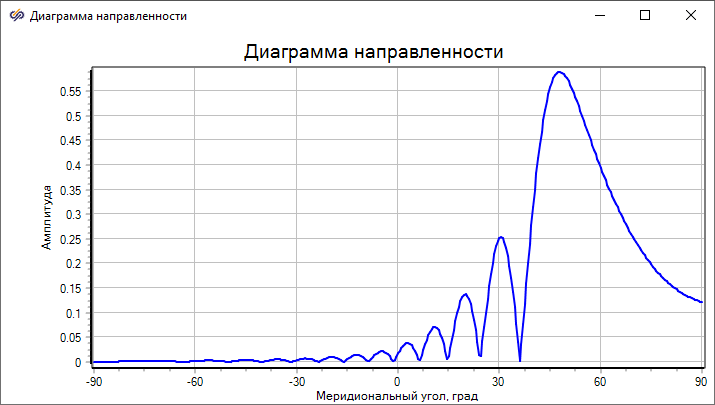

Рисунок 4. График смещенной диаграммы направленности в декартовых
координатах.

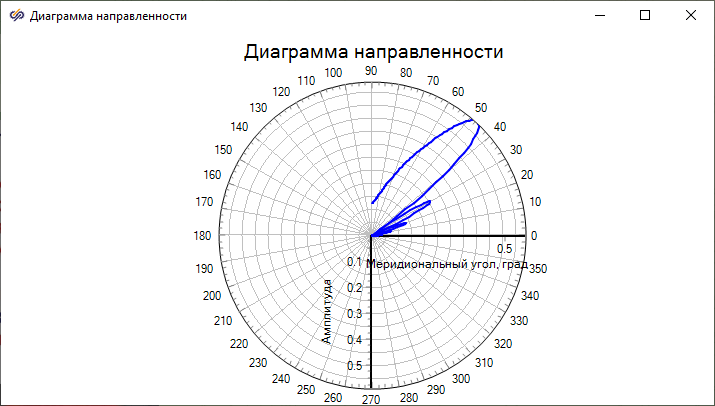

Рисунок 5. График смещенной диаграммы направленности в полярных координатах.
Использование переменной "time" в данном примере позволяет получить анимацию изменения ДН с изменением смещения облучателя. Это иллюстрирует
возникновение линейных и кубических фазовых искажений и наглядно показывает их влияние на ДН.
