Амплитудное распределение

Пример коррекции амплитудного распределения

Расположение

SimInTech/Demo/Антенны/Антенные решетки/Амплитудное распределение/Амплитудное распределение.prt

Описание

Данный проект демонстрирует влияние коррекции амплитудного распределения излучателей плоской антенной решетки на диаграмму направленности (ДН) и коэффициент усиления антенны. (Рисунок 1).

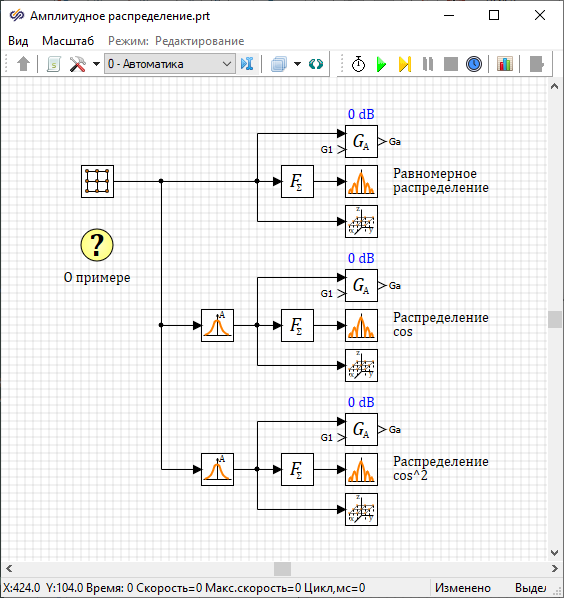

Рис. 1. Окно проекта демо-примера.

Блок Плоская АР формирует геометрию плоской антенной решетки (АР). Блоки Амплитудное распределение корректируют амплитудное распределение решетки. Формируются три антенные решетки с одинаковой геометрией, но различными амплитудными распределениями: равномерное, cos, cos2. На графиках "Амплитудное распределение" отображаются соответствующие амплитудные распределения.

Блоки Коэффициент усиления АР вычисляют коэффициенты усиления АР с различными амплитудными распределениями. На графиках "Диаграмма направленности" отображаются ДН соответствующих АР.

В результате коррекции амплитудного распределения уменьшается уровень боковых лепестков ДН и улучшается пространственная избирательность, но вместе с этим снижается коэффициент усиления АР.
