Расчет композитной антенной решетки

Пример расчета композитной антенной решетки.

Расположение

SimInTech/Demo/Антенны/Антенные решетки/Расчет композитной антенной решетки/Расчет композитной антенной решетки.prt

Описание

В примере демонстрируется расчет диаграммы направленности (ДН) композитной антенной решетки (Рисунок 1).

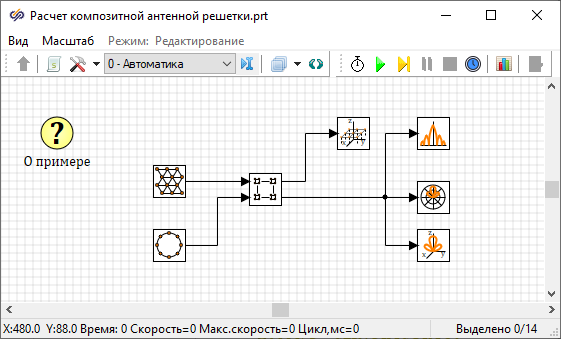

Рис. 1. Окно проекта демо-примера.

Блок Гексагональная АР формирует положения узлов композитной решетки, блок Кольцевая АР формирует положения излучателей одного узла. Блок Композитная АР формирует антенную решетку, состоящую из кольцевых антенных решеток, расположенных в узлах гексагональной сетки, и вычисляет ее ДН. Параметры композитной антенной решетки визуализируются на графиках "Расположение излучателей", "Амплитудное распределение" и "Фазовое распределение".

На графиках "Диаграмма направленности 2D" и "Диаграмма направленности полярная 2D" отображается одно из сечений ДН антенной решетки. На графике "Диаграмма направленности 3D" отображается ДН антенной решетки.
