Перемножение ДН

Пример перемножения диаграмм направленности

Расположение

SimInTech/Demo/Антенны/Антенные решетки/Перемножение ДН/Перемножение ДН.prt

Описание

В примере демонстрируется расчет диаграммы направленности (ДН) линейной антенной решетки при помощи перемножения множителя антенной решетки и ДН излучателя (Рисунок 1).

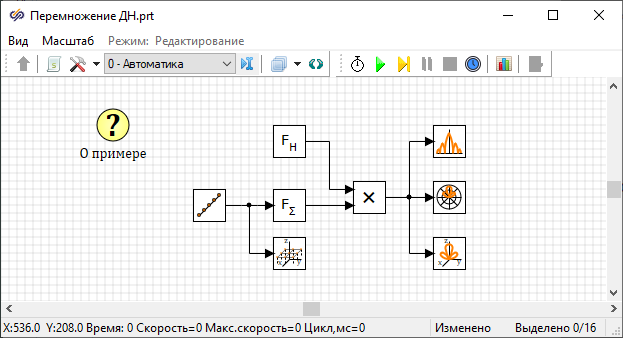

Рис. 1. Окно проекта демо-примера.

Блок Линейная АР производит формирование антенной решетки с заданным количеством излучателей и геометрией, которая визуализируются на графиках "Расположение излучателей", "Амплитудное распределение" и "Фазовое распределение".

Блок Множитель АР вычисляет множитель антенной решетки (диаграмму направленности антенной решетки с изотропным излучателем). Блок ДН элемента Гюйгенса формирует ДН одного излучателя. Блок Перемножение ДН вычисляет ДН антенной решетки путем перемножения ДН излучателя и множителя антенной решетки.

На графиках "Диаграмма направленности 2D" и "Диаграмма направленности полярная 2D" отображается одно из сечений ДН антенной решетки. На графике "Диаграмма направленности 3D" отображается ДН антенной решетки.
