Пример формирования диаграммы направленности sinc(x)
Расположение
SimInTech/Demo/Антенны/Антенные решетки/Диаграмма направленности вида sinc/Диаграмма направленности вида sinc.prt
Описание
Данный пример демонстрирует расчет диаграммы направленности (ДН) вида sinc(x) (Рисунок 1).

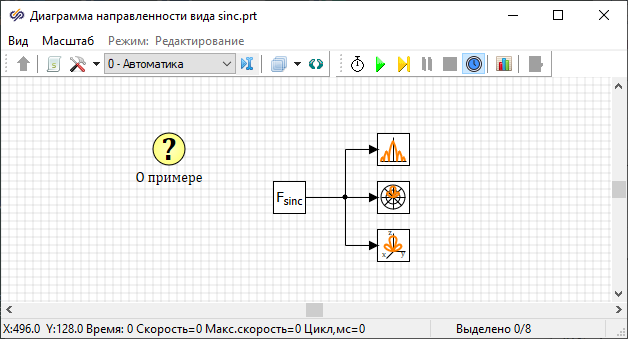

Рис. 1. Окно проекта демо-примера.
Блок ДН sinc(X) формирует диаграмму
направленности вида sinc(x), ширина ДН по нулевому уровню изменяется во времени в
диапазоне от 10 до 120 град. На графиках "Диаграмма направленности 2D" и
"Диаграмма направленности полярная 2D" отображается одно из сечений ДН
антенной решетки. На графике "Диаграмма направленности 3D" отображается ДН
антенной решетки.
