ЭЦС – Датчик на измерителе комбинированном

Блок устанавливается на следующие элементы библиотеки "СПТ":

• ЭЦС – Измеритель электрических величин комбинированный
• ЭЦС – Выключатель
• Турбогенератор;
• ЭЦС – Электропривод асинхронный нерегулируемый
• Дизель-генератор.

Датчик может отображать следующие параметры:

• напряжение полное;
• напряжение активное;
• напряжение реактивное;
• ток полный;
• ток активный;
• ток реактивный;
• мощность полная;
• мощность активная;
• мощность реактивная.

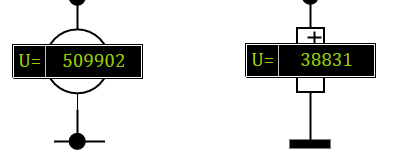

Привязка блока осуществляется автоматически при перетаскивании блока на элемент, далее можно разместить датчик произвольно (см. рисунок 1).

Если датчик не подключен к базе данных (БД), то датчик показывает текущее значение параметра, указанного в свойстве "Тип параметра", получаемое при расчете и записываемое в память вышеперечисленными блоками. При использовании дополнительного блока управления датчиком и соответствующей таблицы в базе данных, датчик может выступать в роли объекта управления. Например, можно задавать диапазон измерений, настроить предупредительную сигнализацию, вводить отказы (потеря питания, показания при отказе) и пр. При этом сигнал сначала записывается в БД, обрабатывается по определенному алгоритму и затем идет в показания датчика.
