Блок используется для визуализации расчетного значения напряжения. Блок устанавливается на
любой элемент библиотеки "СПТ", имеющий параметр с именем U. Привязка блока осуществляется
автоматически при перетаскивании блока на нужный элемент, как показано на рисунке 1.

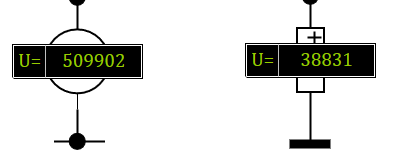

Рис. 1. Пример использования датчика напряженияПри использовании дополнительного блока управления датчиком и соответствующей таблицы в
базе данных, датчик напряжения может выступать в роли объекта управления. Например, можно
задавать диапазон и единицы измерений, вводить отказы (потеря питания, показания при отказе) и
пр.
Отображение датчика зависит от свойства _what, которое может принимать следующие значения:
Имя в БД;
Расчетное значение;
Значение датчика.
При отсутствии базы данных следует задать свойству _what "Расчетное значение" для
отображения текущего расчетного значения напряжения.
Прим.:
дополнительную информацию можно
просмотреть для во вкладке "Данные/Датчик".
