ЭЦС – Датчик активной мощности

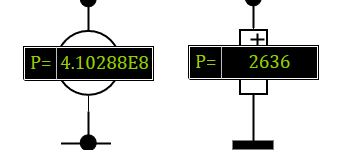

Блок используется для визуализации расчетного значения активной мощности. Блок устанавливается на любой элемент библиотеки "СПТ", имеющий параметр с именем P. Привязка блока осуществляется автоматически при перетаскивании блока на нужный элемент, как показано на рисунке 1.

При использовании дополнительного блока управления датчиком и соответствующей таблицы в базе данных, датчик активной мощности может выступать в роли объекта управления. Например, можно задавать диапазон и единицы измерений, вводить отказы (потеря питания, показания при отказе) и пр. Отображение датчика зависит от свойства _what, которое может принимать следующие значения:

• Имя в БД;
• Расчетное значение;
• Значение датчика.

При отсутствии базы данных следует задать свойству _what "Расчетное значение" для отображения текущего расчетного значения активной мощности.
