ЭЦД - Инвертор 1-фазный мостовой (IGBT+диод+снаббер)

в палитре на схеме

Блок реализует схему однофазного мостового инвертора на IGBT транзисторах с демпфирующими RC-цепочками (снаббером) и противовключенными диодами. Предназначен для использования в цепях c элементами библиотеки ЭЦ - Динамика (ЭЦД).

Схема однофазного мостового инвертора на IGBT транзисторах с демпфирующими RC-цепочками и противовключенными диодами, приведена на рисунке 1. Схема базируется на модели: ЭЦД - Диод и ЭЦД - Транзистор IGBT.

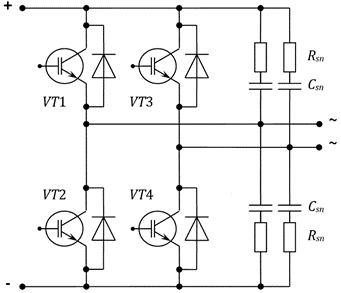

Рис. 1. Схема 1-фазного мостового инвертора: Rsn, Csn, – активные сопротивления и емкости снаббера; VT – IGBT транзисторы с противовключенным диодом.

На порт УИ подается вектор управляющих сигналов транзисторами. Размерность вектора равна четырем. Сигналы подаются на транзисторы с соответствующими номерами. В качестве генератора управляющих импульсов может использоваться блок ЭЦД - Генератор ШИМ ("классический").

В зависимости от свойства "Вид снаббера" параллельно каждому транзистору включена R-цепь или RC-цепь.

Входные порты

  • ~;
  • ~;
  • +;
  • -;
  • УИ.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Сопротивление транзистора в прямом направлении, Ом;
  • Падение напряжения транзистора в прямом направлении, В;
  • Сопротивление диода в прямом направлении, Ом;
  • Падение напряжения диода в прямом направлении, В;
  • Вид снаббера (R-снаббер/RC-снаббер);
  • Сопротивление снаббера, Ом;
  • Ёмкость снаббера, Ф.

Параметры

Блок не имеет параметров.
