ЭЦД - Выпрямитель 3-фазный мостовой (тиристор+снаббер)

в палитре на схеме

Блок реализует схему трехфазного мостового тиристорного выпрямителя с демпфирующими RC-цепочками (снаббером). Предназначен для использования в цепях c элементами библиотеки ЭЦ - Динамика (ЭЦД). Схема трехфазного мостового тиристорного выпрямителя с демпфирующими RC-цепочками, приведена на рисунке 1. Схема базируется на модели: ЭЦД - Тиристор силовой.

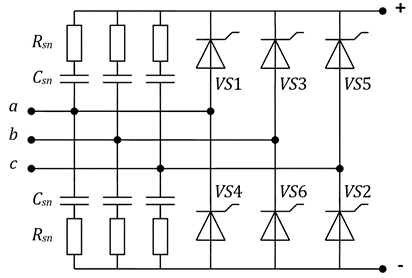

Рис. 1. Схема 3-фазного мостового выпрямителя (Rsn, Csn, – активные сопротивления и емкости снаббера; VS – тиристоры.)

На порт УИ подается вектор управляющих сигналов тиристорами. Размерность вектора равна шести. Сигналы подаются на тиристоры с соответствующими номерами. В качестве генератора управляющих импульсов может использоваться блок ЭЦД - Генератор импульсов (3-фазный, 6-пульсный). В зависимости от свойства "Вид снаббера" параллельно каждому тиристору включена R-цепь или RC-цепь.

Входные порты

  • a;
  • b;
  • c;
  • +;
  • -;
  • УИ.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Сопротивление в прямом направлении, Ом;
  • Падение напряжения в прямом направлении, В;
  • Вид снаббера (R-снаббер/RC-снаббер);
  • Сопротивление снаббера, Ом;
  • Ёмкость снаббера, Ф.

Параметры

Блок не имеет параметров.
