SimInTech\Demo\Визуализация и
анимация\Индикаторы\Переключатели\Переключатели.prt
Описание
В примере (Рисунок 1)
демонстрируется использование блоков библиотеки "Индикаторы" для работы с
переключателями, световыми табло и авиационными приборами.

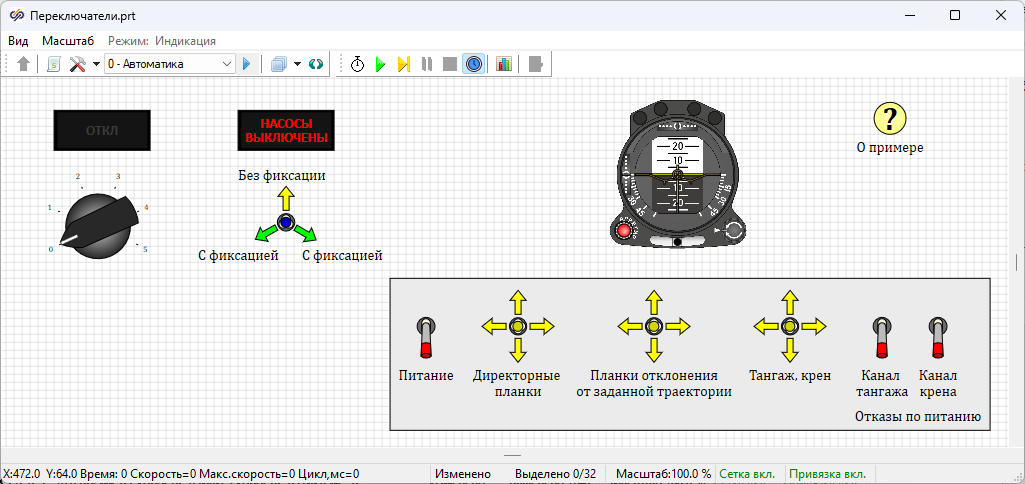

Рис. 1. Окно проекта "Переключатели".
В модели представлены следующие органы управления и индикации:
Блоки "Светосигнальное табло" и "Поворотный переключатель"
В левой
части модели проекта находятся блоки "Светосигнальное табло" и "Поворотный
переключатель" (Рисунок 2):
Блок "Светосигнальное табло" отображает текст в зависимости от значения
свойства "Включение". Текст может отображаться в одном из двух режимов в
зависимости от значения свойства "Режим свечения" ("Непрерывный" или
"Мигающий")
Блок "Поворотный переключатель" при повороте ручки управления изменяет
значение, от которого зависит режим работы блока "Светосигнальное
табло"

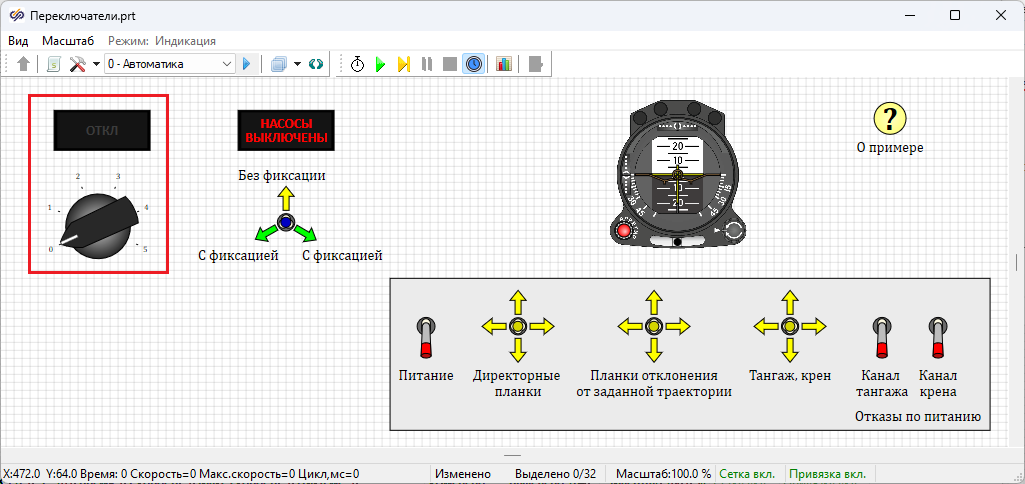

Рис. 2. Окно модели с выделенными блоками "Светосигнальное табло" и "Поворотный
переключатель".
Режимы работы блока "Светосигнальное табло" заданы программным кодом в
скрипте модели:
Режим 0 – текст надписи "ОТКЛ", цвет серый RGB (60, 60, 60), режим свечения
"Непрерывный"
Режим 1 – текст надписи "ОПАСНО", цвет красный RGB (255, 0, 0), режим
свечения "Мигающий", длительность свечения 0.2 с, длительность паузы 0.2
с
Режим 2 – текст надписи "ВНИМАНИЕ", цвет оранжевый RGB (255, 128, 0), режим
свечения "Непрерывный"
Режим 3 – текст надписи "НИЖЕ НОРМЫ" (в 2 строки), цвет желтый RGB (255,
255, 0), режим свечения "Непрерывный"
Режим 4 – текст надписи "НОРМА", цвет зеленый RGB (0, 255, 0), режим
свечения "Непрерывный"
Режим 5 – текст надписи "ТЕСТ", цвет белый RGB (255, 255, 255), режим
свечения "Мигающий", длительность свечения 0.5 с, длительность паузы 0.5
с
Блоки "Светосигнальное табло" и "Четырехпозиционный переключатель с
нейтральным положением"
В средней части модели проекта находятся блоки
"Светосигнальное табло" и "Четырехпозиционный переключатель с нейтральным
положением" (Рисунок 3):
Блок "Светосигнальное табло" отображает текст в зависимости от значения
свойства "Включение" ("Нет" – не отображает, "Да" –
отображает). Текст может отображаться в одном из двух режимов в зависимости от
значения свойства "Режим свечения" ("Непрерывный" или
"Мигающий")
Блок "Четырехпозиционный переключатель с нейтральным положением" может
иметь значение от 0 до 3 в зависимости от положения переключателя. В нейтральном
положении переключатель имеет фиксацию. Для других положений наличие фиксации
настраивается через свойство "Фиксированные положения"

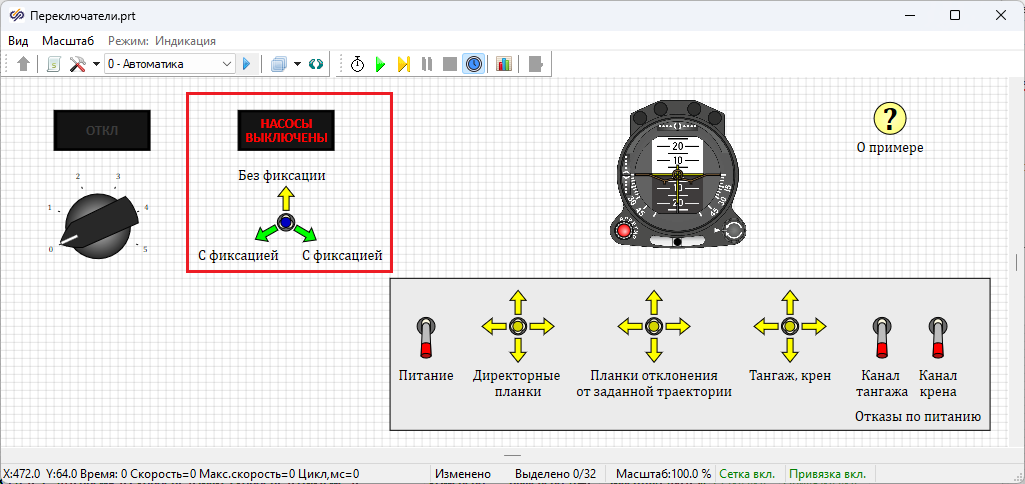

Рис. 3. Окно модели с выделенными блоками "Светосигнальное табло" и "Четырехпозиционный
переключатель с нейтральным положением".
В примере в верхнем положении фиксации нет, в левом и правом положениях фиксация
есть. В зависимости от положения переключателя меняется значение, от которого зависит
режим работы блока "Светосигнальное табло". Режимы работы блока
"Светосигнальное табло" заданы программным кодом в скрипте модели:
Режим 0 - переключатель находится в нейтральном положении, текст надписи
"НАСОСЫ ВЫКЛЮЧЕНЫ" (в 2 строки), цвет красный RGB (255, 0, 0), режим
свечения "Непрерывный"
Режим 1 - переключатель удерживается в верхнем положении, текст надписи
"КОНТРОЛЬ ДАВЛЕНИЯ" (в 2 строки), цвет желтый RGB (255, 255, 0), режим
свечения "Мигающий", длительность свечения 0.35 с, длительность паузы 0.35
с
Режим 2 - переключатель находится (без удержания) в левом положении, текст надписи
"НАСОС 1 ВКЛЮЧЕН" (в 2 строки), цвет зеленый RGB (0, 255, 0), режим
свечения "Непрерывный"
Режим 3 - переключатель находится (без удержания) в левом положении, текст надписи
"НАСОС 2 ВКЛЮЧЕН" (в 2 строки), цвет зеленый RGB (0, 255, 0), режим
свечения "Непрерывный"
Блоки "Командно-пилотажный прибор" и панель управления с блоками
"Двухпозиционный переключатель" и "Пятипозиционный переключатель с
нейтральным положением"
В правой части модели проекта (Рисунок 4)
находится блок "Командно-пилотажный прибор", имеющий элементы индикации для
отображения углов крена, тангажа, скольжения, а также бокового и вертикального
отклонения от заданной траектории и отклонения командных (директорных) планок по крену
и тангажу. Для демонстрационных целей в проекте реализовано управление элементами
индикации с помощью расположенных ниже блоков "Двухпозиционный переключатель",
"Пятипозиционный переключатель с нейтральным положением".

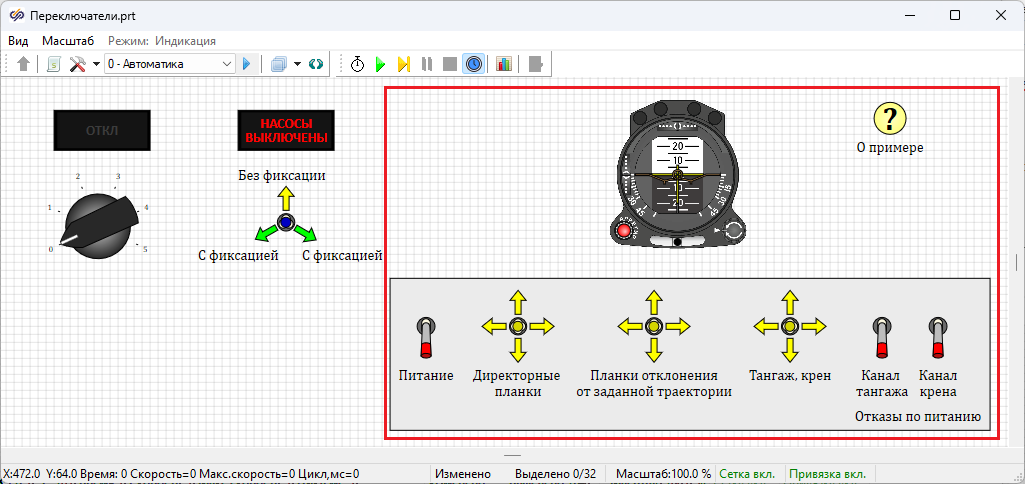

Рис. 4. Окно модели с выделенными блоками "Командно-пилотажный прибор" и панелью
управления с блоками "Двухпозиционный переключатель" и "Пятипозиционный
переключатель с нейтральным положением".
Блок "Двухпозиционный переключатель" с подписью "Питание"
предназначен для включения и отключения питания:
Если значение блока равно "0" (переключатель находится в нижнем
положении), то элементы индикации блока "Командно-пилотажный прибор" не
отклоняются от начального положения, при этом горит красная лампа
"Арретир"
Если значение блока равно "1" (переключатель находится в верхнем
положении), то элементы индикации блока "Командно-пилотажный прибор"
управляются соответствующими блоками "Пятипозиционный переключатель с
нейтральным положением", при этом красная лампа "Арретир" не
горит
Положение командных (директорных) планок задается блоком
"Пятипозиционный переключатель с нейтральным положением" с подписью
"Директорные планки", положение планок отклонения от заданной траектории
задается блоком с подписью "Планки отклонения от заданной траектории",
положение шкалы тангажа и угла поворота силуэта самолета по крену задается блоком с
подписью "Тангаж, крен".
Для задания отказов по питанию в канале крена и
тангажа необходимо у блоков "Двухпозиционный переключатель" с общей подписью
"Отказы по питанию" в правой части модели задать значение "1"
установкой соответствующих переключателей с подписями "Канал тангажа" и
"Канал крена" в верхнее положение, при этом выдвигаются бленкеры отказа в
соответствующем канале, если задано значение "0" (переключатели в нижнем
положении), то бленкеры убираются.
