SimInTech\Demo\Визуализация и анимация\Индикаторы\4-разрядный 7-сегментный
индикатор\4-разрядный 7-сегментный индикатор.prt
Описание
В примере демонстрируется использование блока "4-разрядный 7-сегментный индикатор"
библиотеки "Индикаторы" для вывода заданного числового значения.
В модели представлены блоки "Линейный прибор" и "4-разрядный 7-сегментны
индикатор" (Рисунок 1):

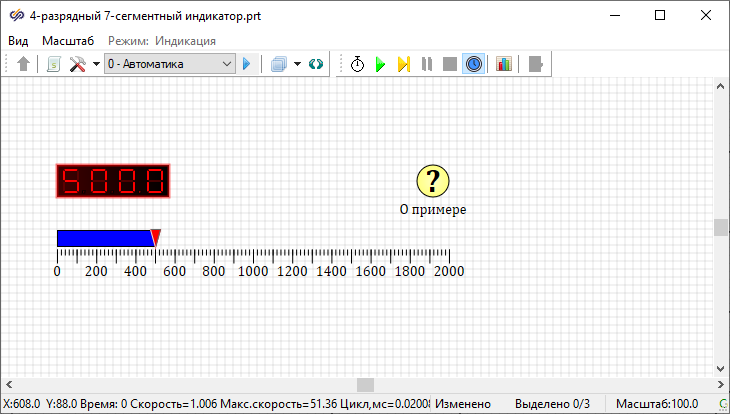

Рис. 1. Демонстрационный пример для блока "4-разрядный 7-сегментный
индикатор".
Блок "Линейный прибор" предназначен для изменения значения, передаваемого на блок
"4-разрядный 7-сегментный индикатор". Для управления необходимо навести курсор на
треугольную ручку прибора, зажать левую кнопку мыши и, двигая мышь влево и вправо, менять
значение, отображаемое на индикаторе, уменьшая и увеличивая его соответственно. Для
корректной работы модели схема должна быть в режиме "Индикации" (Рисунок
2).

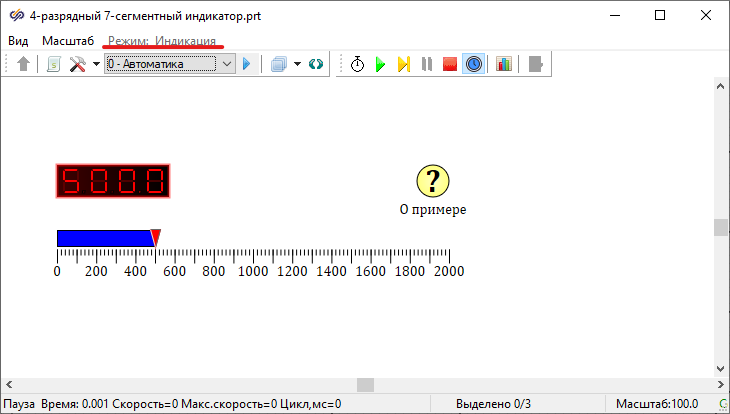

Рис. 2. Окно проекта с выделенным режимом моделирования.
