Карта

Расположение

SimInTech\Demo\Визуализация и анимация\Индикаторы\Карта.prt

Описание

Данный проект демонстрирует возможности библиотеки "Индикаторы" по моделированию карты поверхности Земли.

Блок "Карта" имитирует карту поверхности Земли (равноугольную цилиндрическую проекцию Меркатора) и позволяет отображать на ней точки с заданными географическими координатами (широтой и долготой).

В данном примере показаны три точки с начальными координатами (55.5 с.ш., 37.37 з.д.), (10 с.ш., 0 д.), (55.5 ю.ш., 37.37 з.д.), которые движутся по заданным траекториям.

Внимание:
При большом значении широты (около 85°) точки на Карте отображаются некорректно из-за математической природы картографической проекции.

В данном демо-примере показана возможность построения траекторий движения точек с заданной дискретизацией по времени (0.4 сек) и числом используемых отрезков для построения (30).

В данном демо-примере также показана возможность 3D-визуализации точек у поверхности Земного шара.

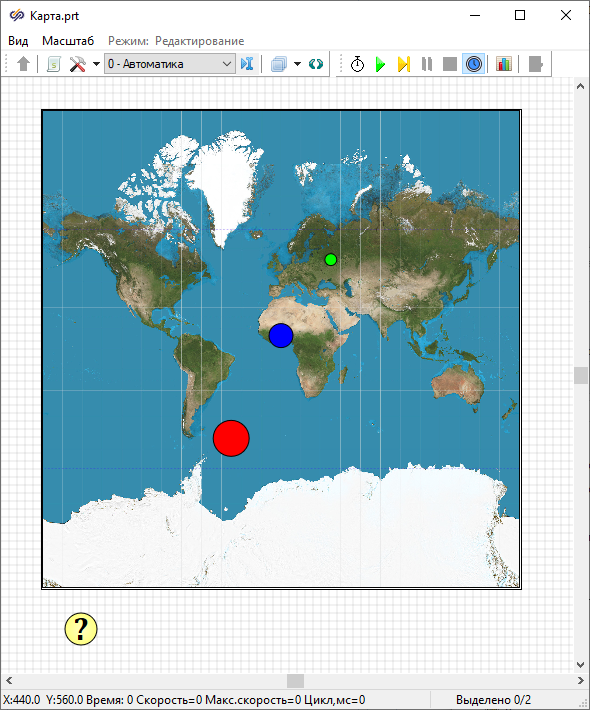

Модель с блоком "Карта" представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

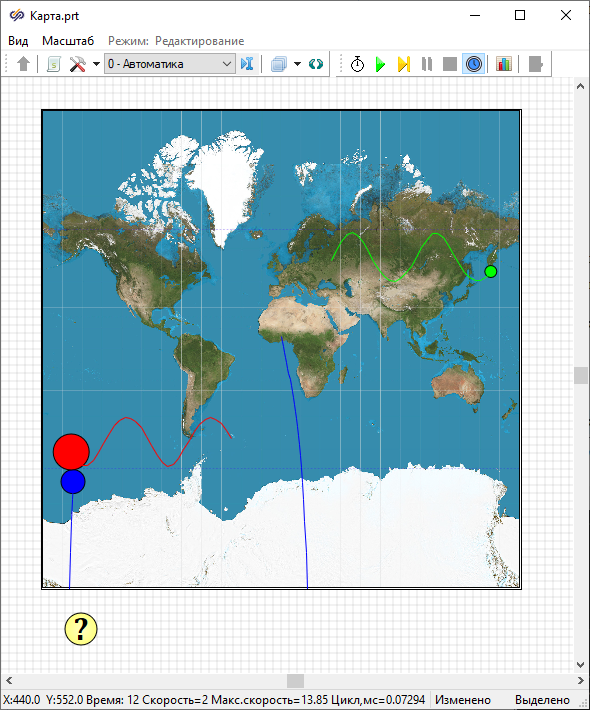

На карте отображаются точки и их траектории (Рисунок 2).


Рис. 2. Точки и их траектории на карте

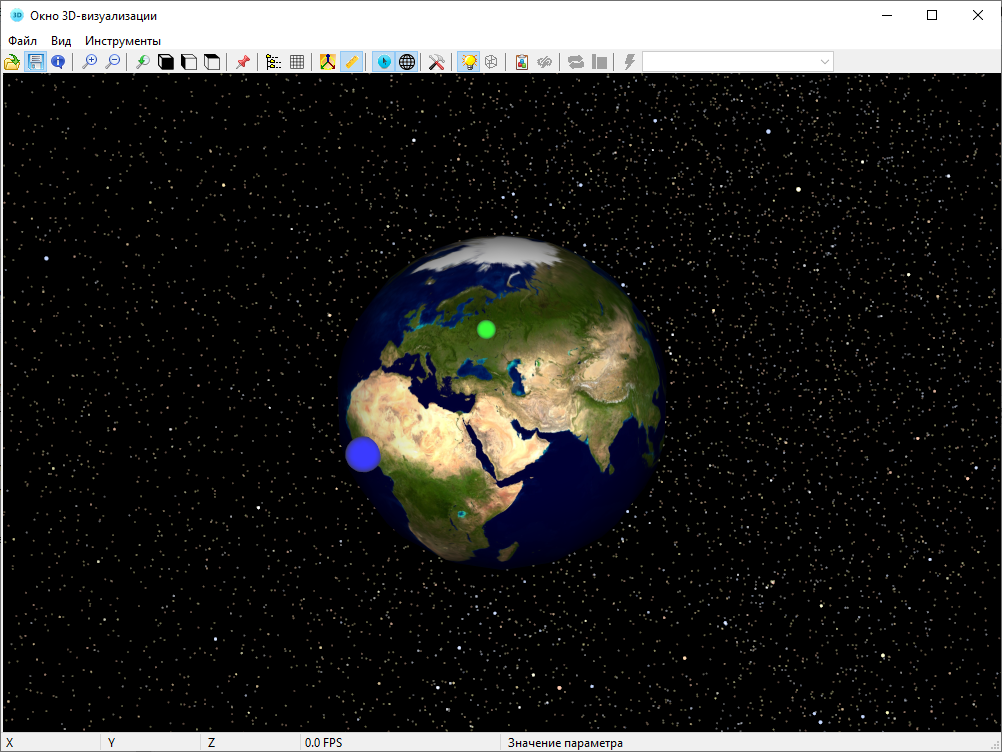

В окне 3D-визуализации отображаются точки (Рисунок 3).


Рис. 3. Окно 3D-визуализации
