Однонаправленная муфта

Расположение

SimInTech\Demo\Механика\Муфты\Однонаправленная муфта\Однонаправленная муфта.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию однонаправленной передачи крутящего момента.

Блок "Задатчик профиля вращательного движения" моделирует ведущий вал, угол поворота которого изменяется по гармоническому закону, формируемому блоком "Синусоида".

Блоки "Инерция" и "Вращательное трение" моделируют инерцию и трение нагрузки.

Блок "Однонаправленная муфта" передает крутящий момент только при положительной скорости вращения ведущего вала, а при отрицательной скорости вал нагрузки остается неподвижным под действием трения. Таким образом за один период вращения ведущего вала ведомый вал увеличивает свой угол поворота на 2 радиана.

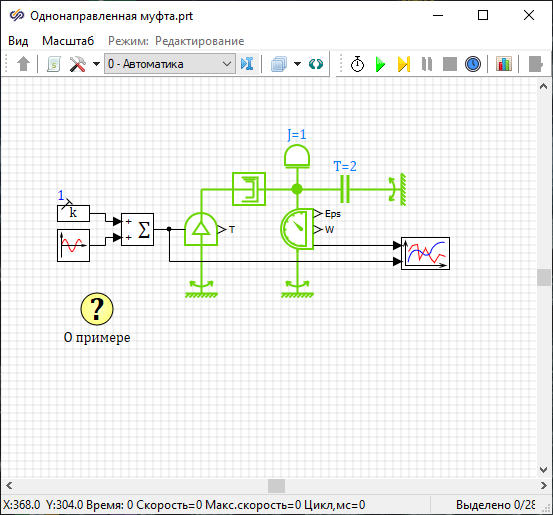

Модель системы с однонаправленной муфтой представлена на рисунке (Рисунок 1).

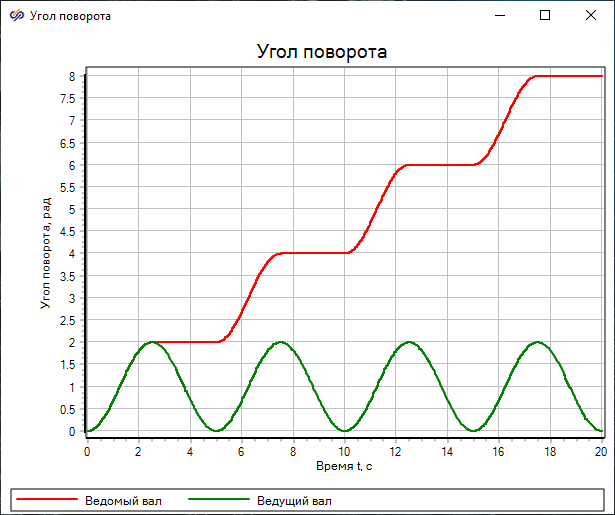

На графике отображаются значения углов поворота ведущего и ведомого валов муфты (Рисунок 2).
