Дисковая и коническая муфты

Модель дисковой и конической муфт

Расположение

SimInTech\Demo\Механика\Муфты\Дисковая и коническая муфты\Дисковая и коническая муфты.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию передачи крутящего момента при помощи дисковой и конической муфт.

В модели представлены два одинаковых стенда, состоящих из:
  • двух ведущих валов с моментом инерции 1 кг·м2, к которым приложены крутящие моменты 1 Н·м
  • двух ведомых валов с моментом инерции 5 кг·м2
  • демпферов, формирующих крутящие моменты нагрузки на ведущих и ведомых валах
  • дисковой и конической муфт

Моменты инерции валов задаются блоками "Инерция". Крутящие моменты формируются блоками "Источник момента". Крутящие моменты нагрузки формируются блоками "Вращательный демпфер".

Блок "Ступенька" формирует значение прижимающей силы в муфтах ступенчато изменяющейся от нуля до 5 Н в момент времени 20 с.

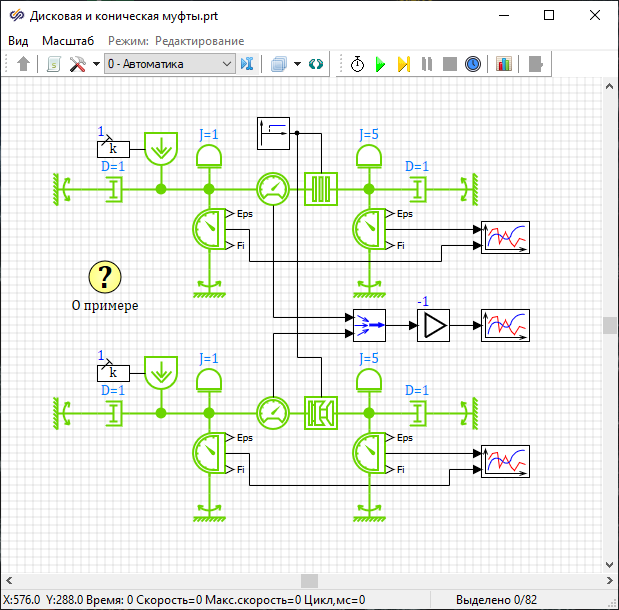

Модель системы с дисковой и конической муфтами представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

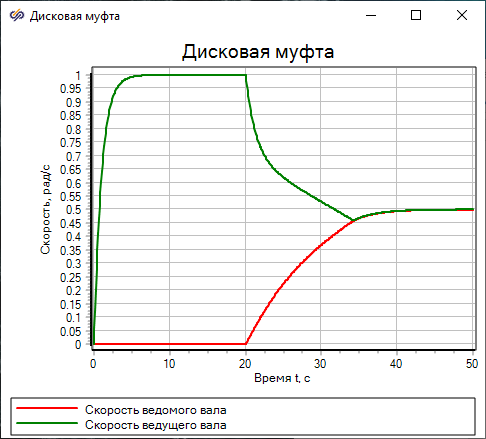

На представленном графике отображаются скорости ведущего и ведомого валов дисковой муфты (Рисунок 2).


Рис. 2. График значений скоростей ведущего и ведомого валов дисковой муфты

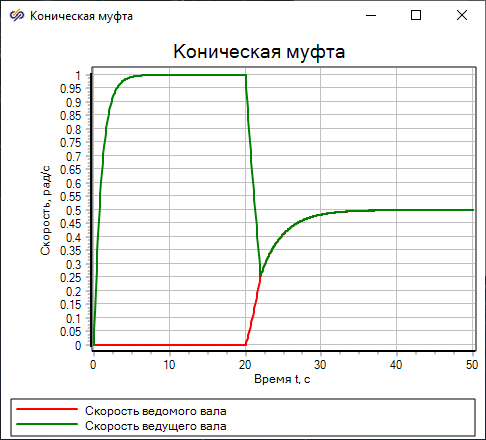

На представленном графике отображаются скорости ведущего и ведомого валов конической муфты (Рисунок 3).


Рис. 3. График значений скоростей ведущего и ведомого валов конической муфты

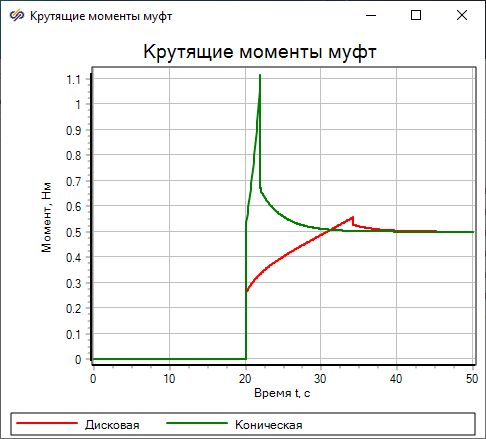

При нулевой прижимной силе ведущие валы разгоняются до скорости 1 рад/с под действием крутящего момента. При сжатии полумуфт начинает передаваться крутящий момент, значение которого для обеих муфт отображается на графике (Рисунок 4).


Рис. 4. График значений крутящих моментов дисковой и конической муфт

Крутящий момент зависит от скорости проскальзывания полумуфт. Под действием передаваемого крутящего момента ведущие валу начинают замедляться, а ведомые ускоряться до тех пор, пока не начнут вращаться с одной скоростью. Коническая муфта передает больший крутящий момент при одинаковой прижимной силе и характеристиках муфт, чем дисковая, из-за этого валы конической муфты быстрее достигают равной скорости вращения (сцепление полумуфт).
