Инверторы с разными типами ШИМ

Модель инверторов с разными типами ШИМ

Расположение

SimInTech\Demo\Электроприводы\Преобразователи\Инверторы с разными типами ШИМ\Инверторы с разными типами ШИМ.prt

Описание

В данном примере демонстрируются возможности библиотек Электроприводы и ЭЦ - Динамика для моделирования работы трансформаторного инвертора с синусной ШИМ и полным использованием напряжения.

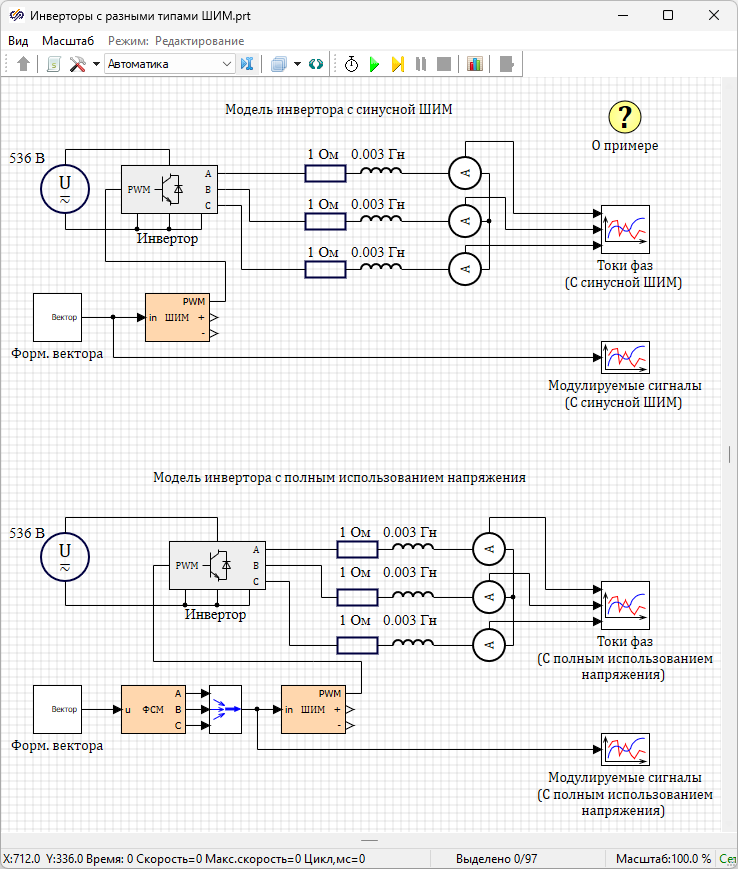

Модель инвертора с полным использованием напряжения и синусной ШИМ (Рисунок 1).


Рисунок 1. Модель инверторов с разными типами ШИМ

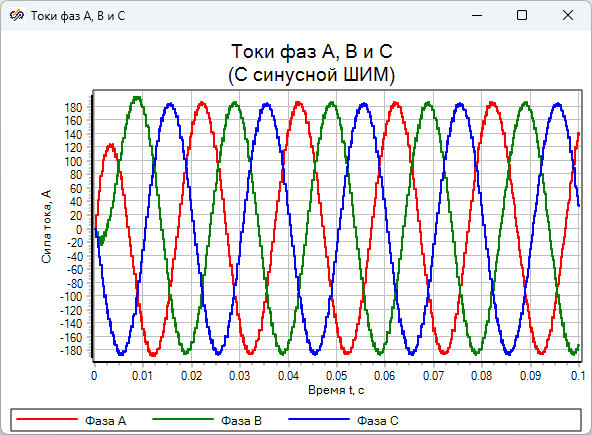

На графике "Токи фаз A, B и C" показаны графики изменения токов фаз А, В и С с синусной ШИМ (Рисунок 2).


Рисунок 2. График изменения токов фаз А, В и С с синусной ШИМ

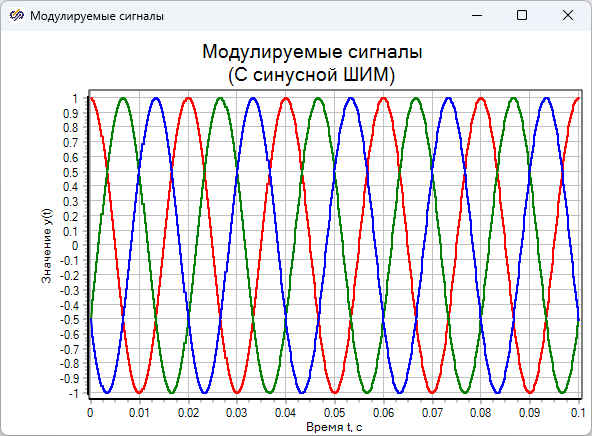

На графике "Модулируемые сигналы" показаны графики модулируемых сигналов синусной ШИМ (Рисунок 3).


Рисунок 3. График модулируемых сигналов синусной ШИМ
На графике "Токи фаз A, B и C (Полное использование напряжения)" показаны графики изменения токов фаз А, В и С с полным использованием напряжения (Рисунок 4).


Рисунок 4. График изменения токов фаз А, В и С с полным использованием напряжения

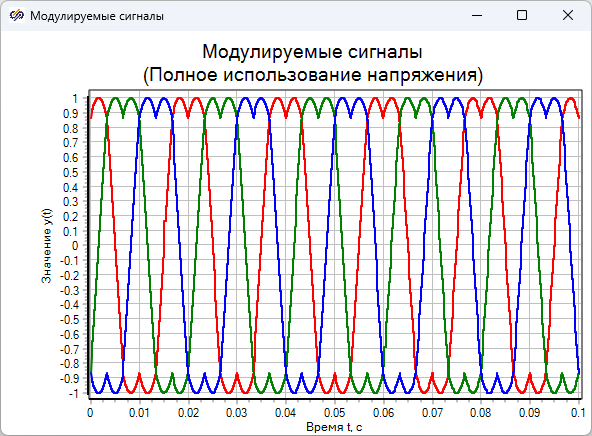

На графике "Модулируемые сигналы (Полное использование напряжения)" показаны графики модулируемых сигналов ШИМ с полным использованием напряжения (Рисунок 5).


Рисунок 5. График модулируемых сигналов ШИМ с полным использованием напряжения

Используемые блоки
