В данном примере демонстрируются возможности библиотек Электроприводы и ЭЦ - Динамика для моделирования
работы активного выпрямителя.
Внимание: данный пример состоит из двух проектов, входящих в состав пакета проектов
"Пакет.pak". Для запуска процесса моделирования необходимо запустить на расчет
пакет проектов.
Данное устройство представляет собой двунаправленный AC-DC преобразователь с единичным
коэффициентом мощности и низкими негармоническими искажениями. Основой устройства является
трехфазный мостовой инвертор, подключаемый к сети через трехфазный дроссель.
Модель системы управления активного выпрямителя представлена на рисунке (Рисунок
1).

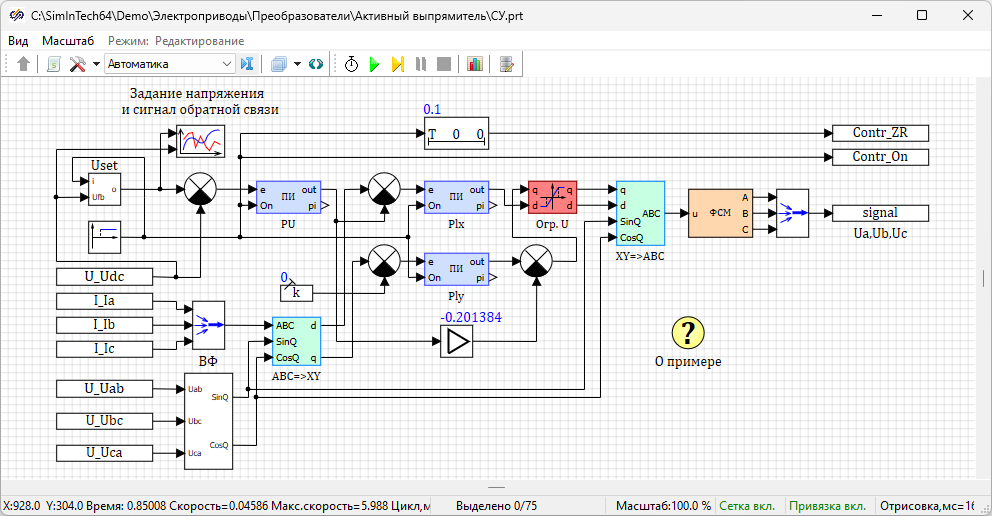

Рис. 1. Модель системы управления активного выпрямителя
Модель силовой структуры активного выпрямителя представлена на рисунке (Рисунок
2).

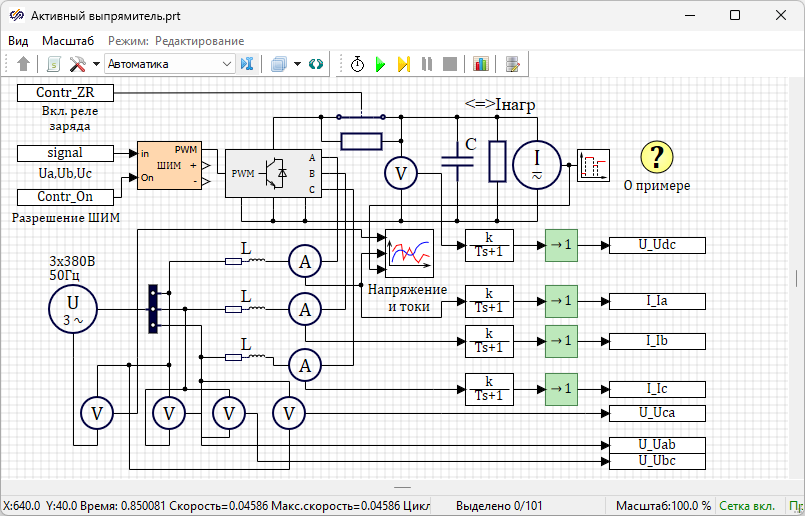

Рис. 2. Модель силовой структуры активного выпрямителя
На графике "Задание напряжения и сигнал обратной связи" показаны графики задания
напряжения и сигнала обратной связи в относительных единицах (Рисунок
3).

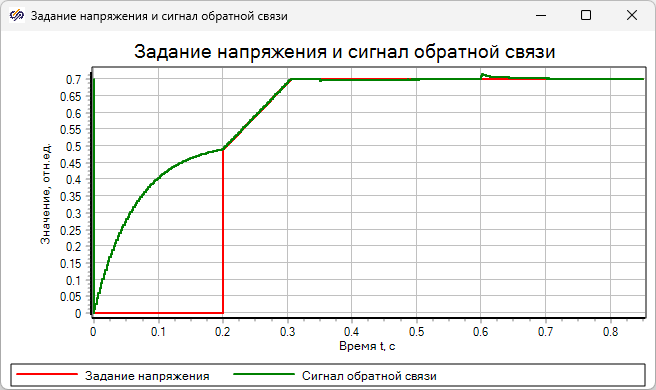

Рис. 3. График задания напряжения и сигнала обратной связи
На графике "Напряжение и ток фазы А, ток нагрузки" показаны графики изменения
напряжения и тока фазы А, а также тока нагрузки (Рисунок
4).
Рис. 4. График изменения напряжения, тока фазы А и тока нагрузки
