Трансформаторный инвертор с мягким переключением

Модель инвертора с мягким переключением (по напряжению)

Расположение

SimInTech\Demo\Электроприводы\Преобразователи\Трансформаторный инвертор с мягким переключением\Пакет.pak

Описание

В данном примере демонстрируются возможности библиотек Электроприводы и ЭЦ - Динамика для моделирования инвертора с мягким переключением (по нулю напряжения).

Внимание:
  • Данный пример состоит из двух проектов, входящих в состав пакета проектов "Пакет.pak". Для запуска процесса моделирования необходимо запустить на расчет пакет проектов.
  • Для удобства задания значений свойств блоков модели значения задаются с помощью скрипта страницы.

Подробную информацию о работе данной модели можно найти в файле "Инверторы.pdf", который располагается в директории демо-примеров: "SimInTech/Demo/Электроприводы/Преобразователи/Инверторы.pdf".

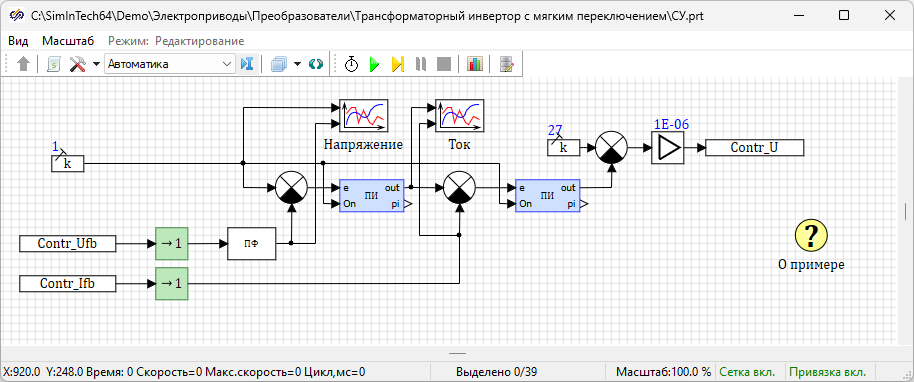

Модель системы управления трансформаторного инвертора представлена на рисунке (Рисунок 1).


Рис. 1. Модель системы управления трансформаторного инвертора

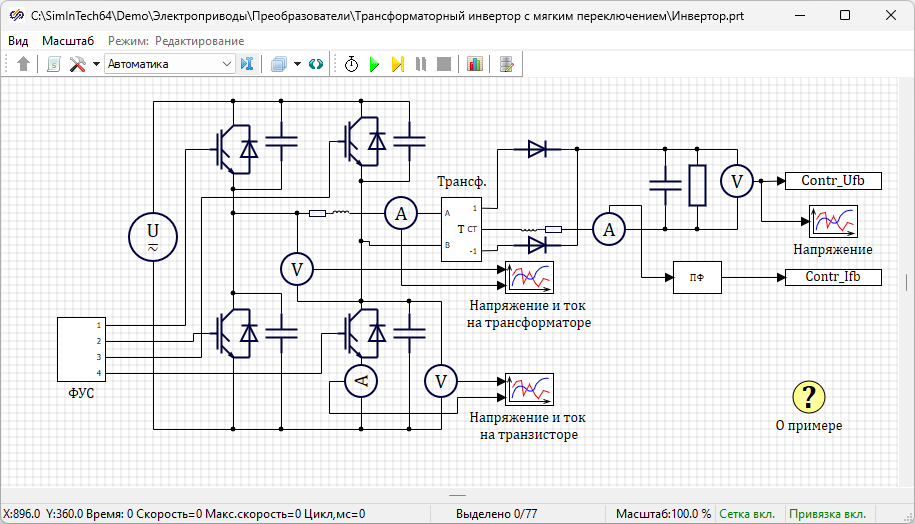

Модель трансформаторного инвертора с мягким переключением представлена на рисунке (Рисунок 2).


Рис. 2. Модель трансформаторного инвертора

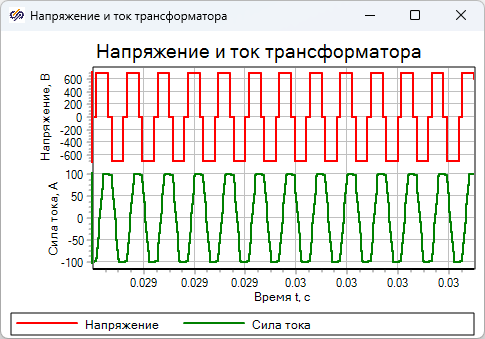

На графике "Напряжение и ток трансформатора" показано изменение напряжения и тока трансформатора (Рисунок 3).


Рис. 3. График изменения напряжения и тока трансформатора

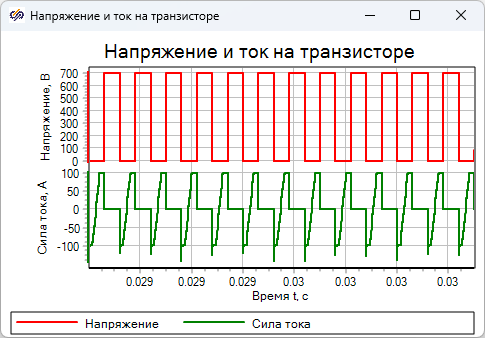

На графике "Напряжение и ток на транзисторе" показано изменение напряжения и тока транзистора (Рисунок 4).


Рис. 4. График изменения напряжения и тока транзистора

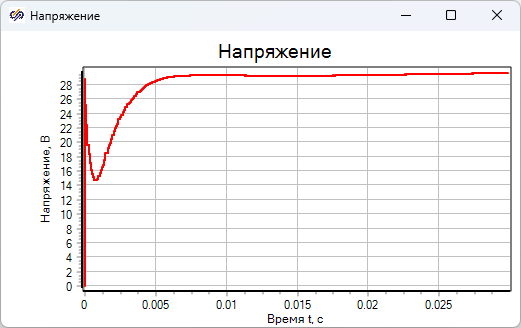

На графике "Напряжение" показано изменение напряжения трансформатора на вторичной обмотке(Рисунок 5).


Рис. 5. График изменения напряжения трансформатора на вторичной обмотке

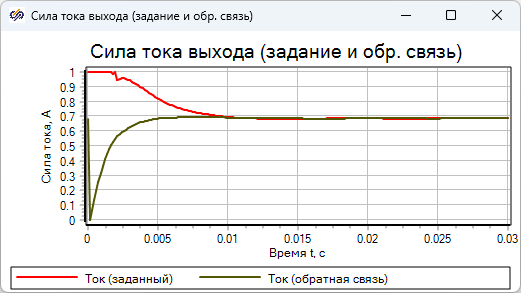

На графике "Сила тока выхода (задание и обратная связь)" показано изменение заданной силы тока выхода и силы тока обратной связи (Рисунок 6).


Рис. 6. График изменения заданной силы тока выхода и силы тока обратной связи

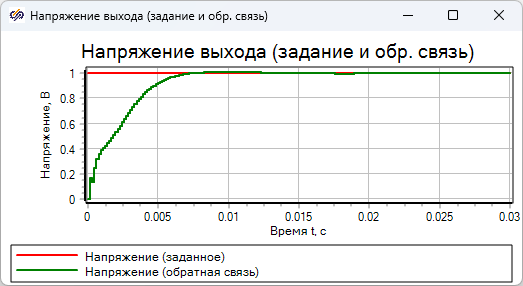

На графике "Напряжение выхода (задание и обратная связь)" показано изменение заданного напряжения выхода и напряжения обратной связи (Рисунок 7).


Рис. 7. График изменения заданного напряжения выхода и напряжения обратной связи
