Резонансный трансформаторный инвертор
Модель резонансного инвертора с переключением по нулю тока
Расположение
SimInTech\Demo\Электроприводы\Преобразователи\Резонансный трансформаторный инвертор\Резонансный трансформаторный инвертор.prt
Описание
В данном примере демонстрируются возможности библиотек ЭЦ - Динамика для моделирования работы резонансного инвертора.
Коммутация ключей в этом инверторе происходит при нулевых токах, что приводит к минимизации динамических потерь в ключах.
Подробную информацию о работе данной модели можно найти в файле "SimInTech/Demo/Электроприводы/Преобразователи/Инверторы.pdf";

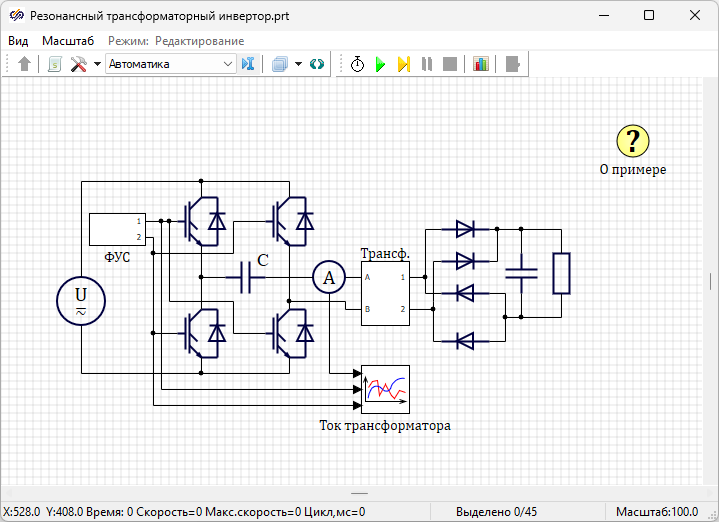

Модель трансформаторного резонансного инвертора с переключением по нулю тока (Рисунок
1).
Рис. 1. Модель трансформаторного резонансного инвертора

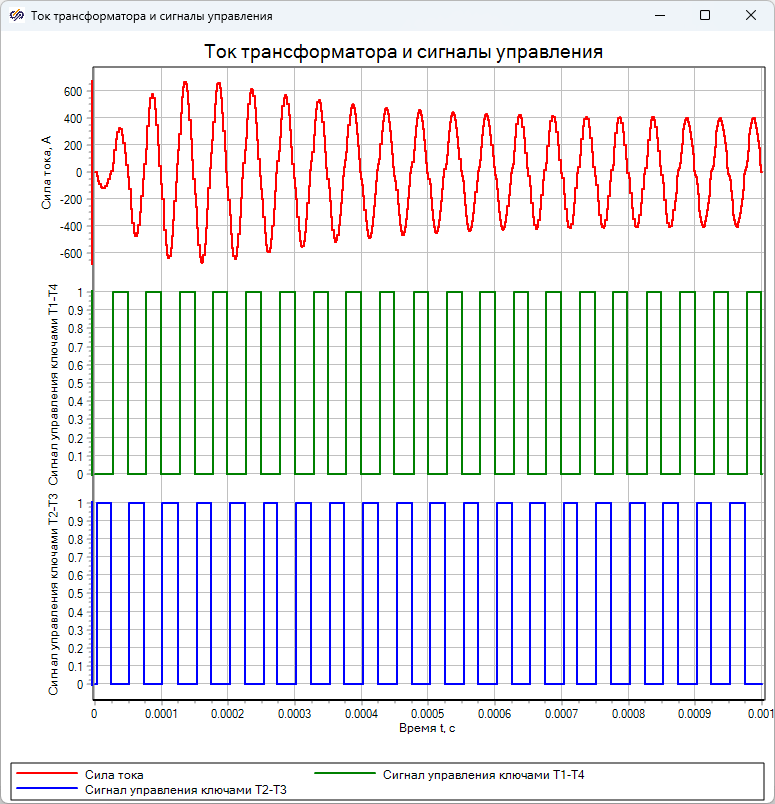

На графике "Ток трансформатора и сигналы управления" показаны графики изменения тока
трансформатора и сигналы управления инвертора (Рисунок
2).
Рис. 2. График изменения тока трансформатора и сигналы управления инвертора
Используемые блоки
В демо-примере используются блоки библиотеки ЭЦ - Динамика.
