Трансформаторный инвертор с ШИМ

Расположение

SimInTech\Demo\Электроприводы\Преобразователи\Трансформаторный инвертор с ШИМ\Пакет.pak

Описание

В данном примере демонстрируются возможности библиотек Электроприводы и ЭЦ - Динамика для моделирования работы трансформаторного инвертора с ШИМ.

Внимание: данный пример состоит из двух проектов, входящих в состав пакета проектов "Пакет.pak". Для запуска процесса моделирования необходимо запустить на расчет пакет проектов.

Данный инвертор позволяет регулировать мощность, передаваемую из первичной цепи во вторичную. Это делает возможным построение на его основе системы регулирования вторичного напряжения.

Подробную информацию о работе данной модели можно найти в файле "Инверторы.pdf", который располагается в директории демо-примеров: "SimInTech/Demo/Электроприводы/Преобразователи/Инверторы.pdf".

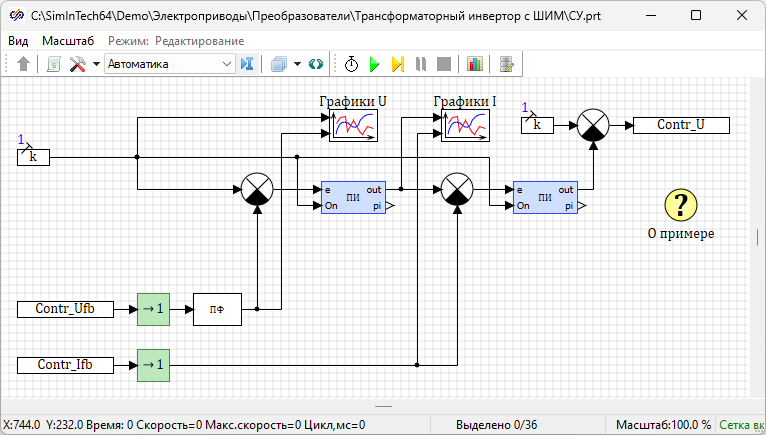

Модель системы управления трансформаторного инвертора представлена на рисунке (Рисунок 1).

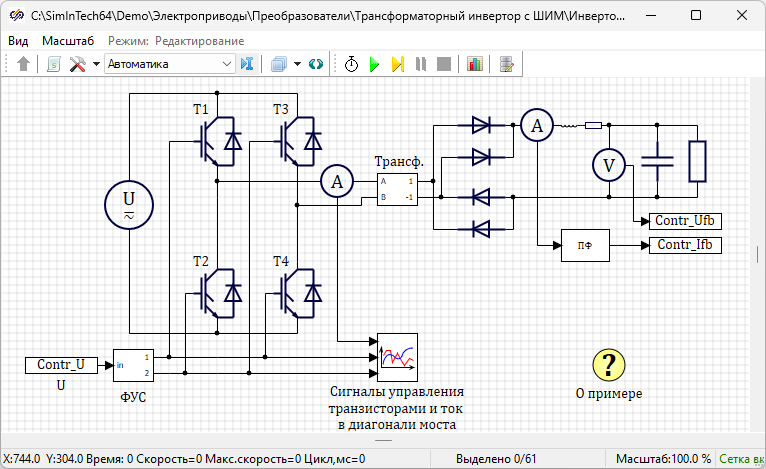

Модель трансформаторного инвертора представлена на рисунке (Рисунок 2).

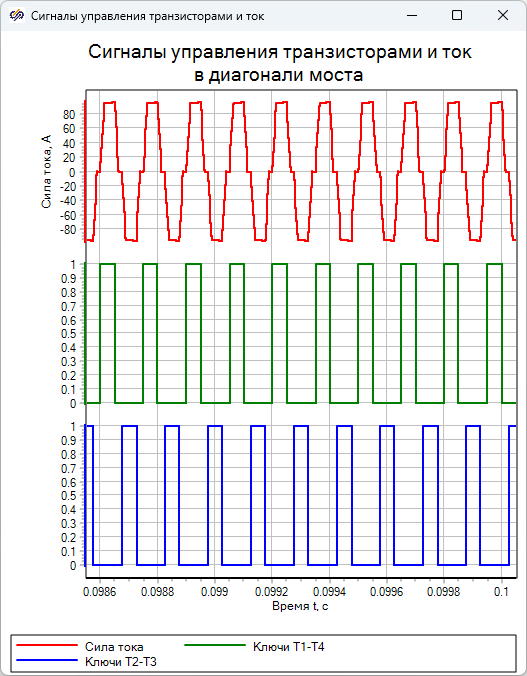

На графике "Сигналы управления транзисторами и ток в диагонали моста" показаны сигналы управления транзисторами и изменения тока в диагонали моста (Рисунок 3).

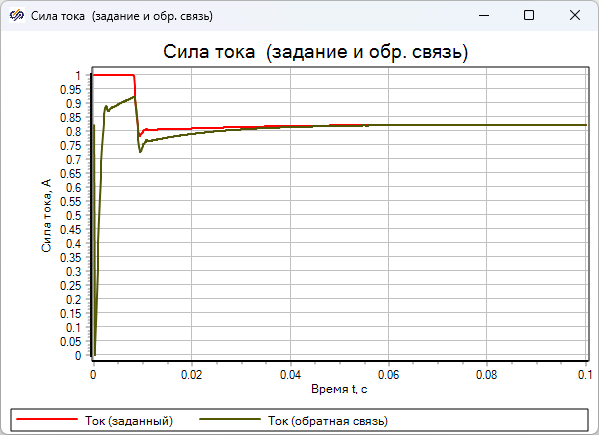

На графике "Сила тока выхода (задание и обратная связь)" показано изменение заданной силы тока выхода и силы тока обратной связи (Рисунок 4).

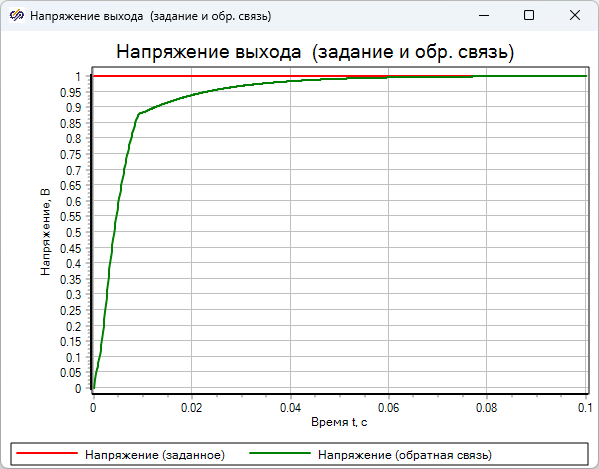

На графике "Напряжение выхода (задание и обратная связь)" показано изменение заданного напряжения выхода и напряжения обратной связи (Рисунок 5).
