Скорость АД

Модель управления скоростью асинхронного двигателя с короткозамкнутым ротором (без учета насыщения)

Расположение

SimInTech\Demo\Электроприводы\Асинхронный привод\Скорость АД\АД.pak

Описание

В демо-примере демонстрируется управление скоростью асинхронного двигателя с короткозамкнутым ротором (без учета насыщения) с помощью модели управления.

Внимание:
  • Данный пример состоит из двух проектов, входящих в состав пакета проектов "АД.pak". Для запуска процесса моделирования необходимо запустить на расчет пакет проектов.
  • Для удобства задания значений свойств блоков модели значения характеристик двигателя задаются с помощью скрипта страницы.

Система регулирования скорости в электроприводе строится как двухконтурная система подчиненного регулирования, имеющая в качестве внутреннего контура систему управления моментом и внешний контур скорости.

Подробное описание модели представлено в [1, 2].

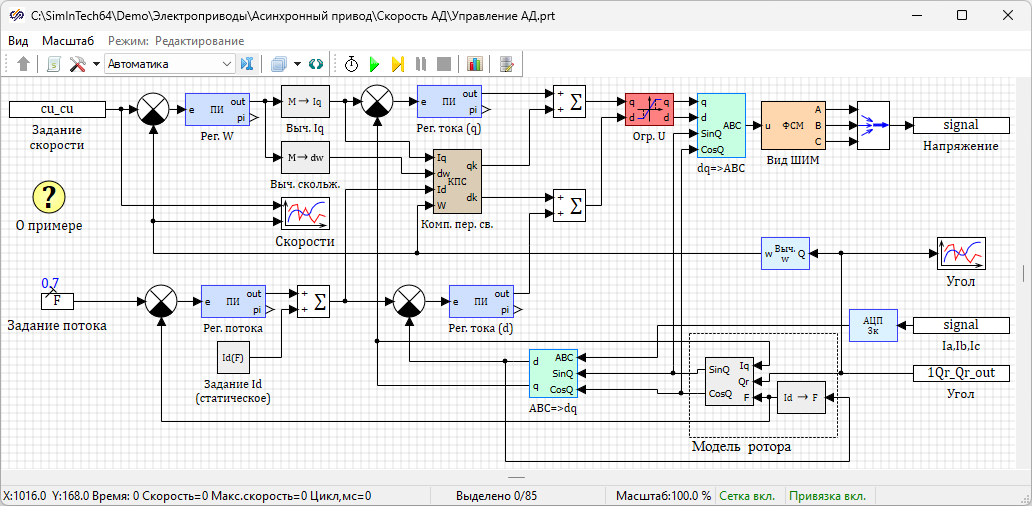

Модель управления скоростью асинхронного двигателя с короткозамкнутым ротором (без учета насыщения) представлена на рисунке (Рисунок 1).


Рис. 1. Модель управления скоростью асинхронного двигателя

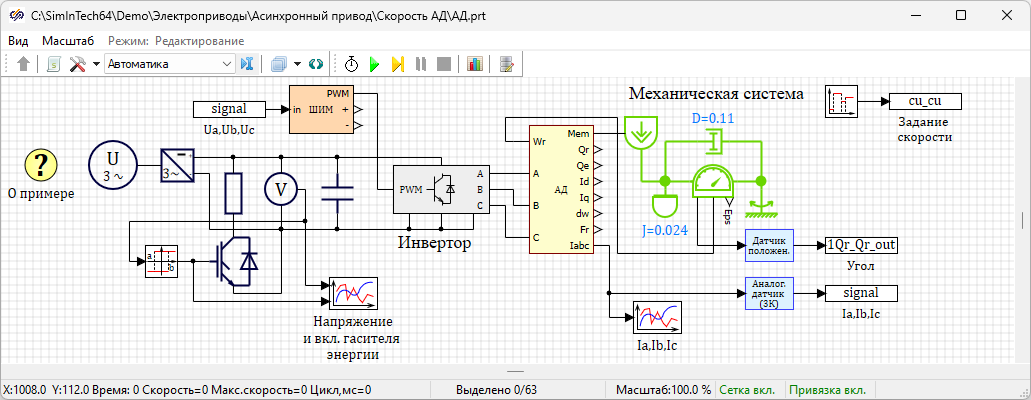

Модель асинхронного двигателя с короткозамкнутым ротором (без учета насыщения) представлена на рисунке (Рисунок 2).


Рис. 2. Модель асинхронного двигателя

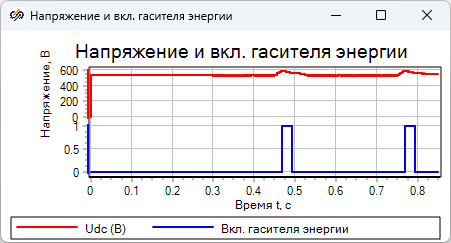

На графике "Напряжение и вкл. гасителя энергии" показано изменение напряжения и сигналы включения гасителя энергии (Рисунок 3).


Рис. 3. График изменения напряжения и сигнала включения гасителя энергии

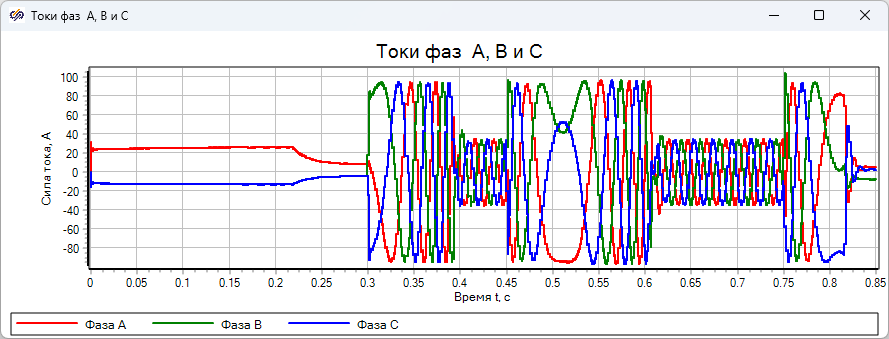

На графике "Токи фаз A, B и C" показаны графики изменения токов фаз А, В и С (Рисунок 4).


Рис. 4. График изменения токов фаз А, В и С

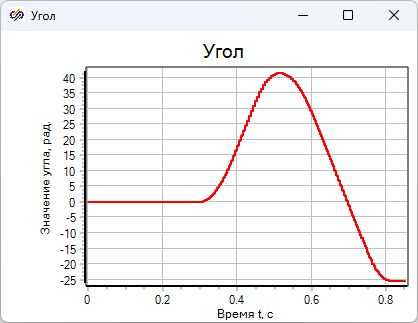

На графике "Угол" показано изменение угла ротора асинхронного электродвигателя (Рисунок 5).


Рис. 5. График изменения угла ротора асинхронного электродвигателя

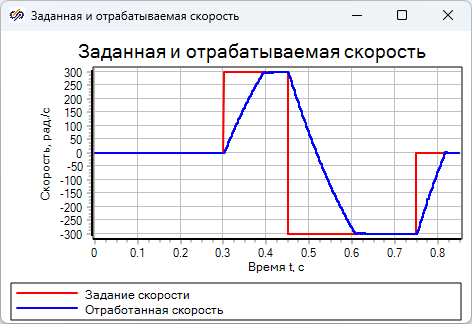

На графике "Заданная и отрабатываемая скорость" показано изменение скорости асинхронного двигателя (Рисунок 6).


Рис. 6. График изменения скорости асинхронного двигателя

Используемые блоки

Литература

  1. Калачев Ю.Н. - Моделирование в электроприводе
  2. Калачев Ю.Н. - Антиучебник. Основы регулируемого электропривода
