Одноцилиндровый отсек 0.4 л

Модель бензинового четырехтактного одноцилиндрового отсека объемом 0.4 л.

Расположение

SimInTech\Demo\Двигатели внутреннего сгорания\Одноцилиндровый отсек 0.4 л\Одноцилиндровый отсек 0.4 л.prt

Описание

Данный проект демонстрирует применение блоков библиотеки Двигатели внутреннего сгорания для моделирования бензинового четырехтактного одноцилиндрового отсека объемом 0.4 л.

Использование блоков библиотеки Двигатели внутреннего сгорания возможно только внутри субмодели Двигатель , поэтому модель одноцилиндрового отсека располагается внутри этой субмодели (Рисунок 1).

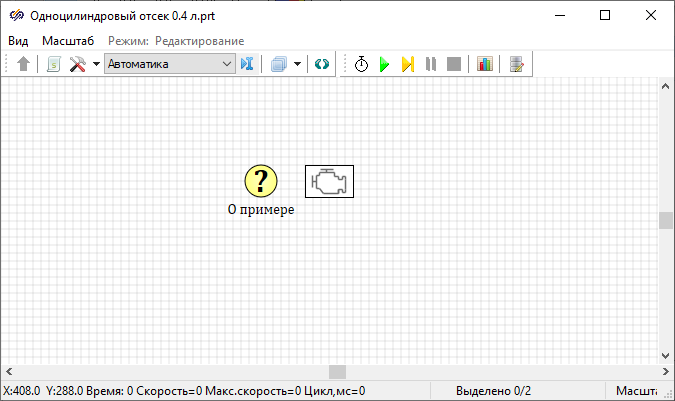

Рисунок 1. Окно проекта демо-примера
Для просмотра модели одноцилиндрового отсека необходимо войти внутрь субмодели Двигатель (Рисунок 2).

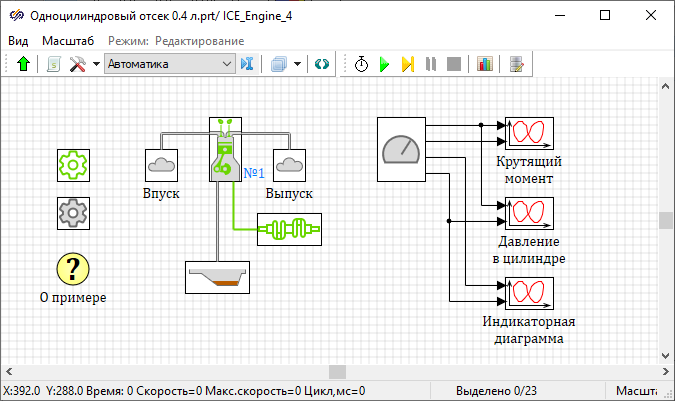

Рисунок 2. Рабочая область субмодели "Двигатель*"
* Двигатель
Воздух из окружающей среды, моделируемой блоком Окружающая среда с подписью "Впуск", попадает в цилиндр, моделируемый блоком Цилиндр, внутри которого расположены блоки Впускной клапан, Выпускной клапан и Камера сгорания, которые моделируют работу впускных и выпускных клапанов, а также процессы, протекающие в камере сгорания (Рисунок 3).

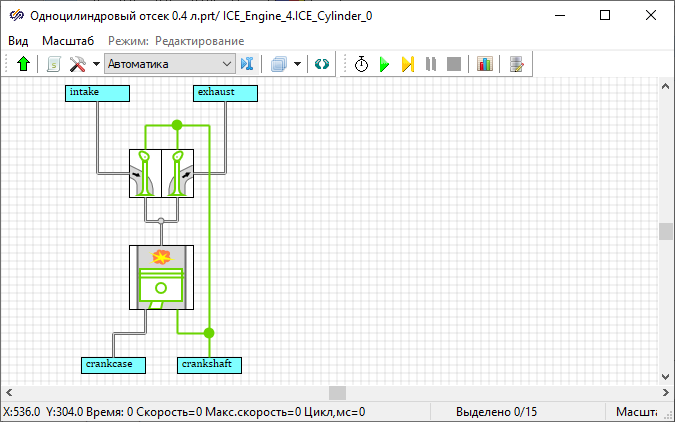

Рисунок 3. Рабочая область субмодели "Цилиндр*"
* Цилиндр

Отработавшие газы попадают в окружающую среду, моделируемую блоком Окружающая среда с подписью "Выпуск".

Блок Картер моделирует картер, в который просачивается часть воздуха из камеры сгорания. Блок Коленчатый вал моделирует вращение коленчатого вала и считывает крутящий момент.

В блоках Геометрические характеристики и Характеристики сгорания задается размерность одноцилиндрового отсека, тактность, тип топлива и воспламенения, цикловая подача топлива и закон тепловыделения. В блоке Параметры двигателя рассчитываются такие параметры одноцилиндрового отсека, как момент, мощность, расход топлива и другие.

На графиках отображаются: зависимости давления в цилиндре от угла поворота коленчатого вала (Рисунок 4), мгновенный крутящий момент (Рисунок 5) и индикаторная диаграмма (Рисунок 6). В подключенную к проекту базу данных "dvs.db" в ходе моделирования записываются параметры работы одноцилиндрового отсека.

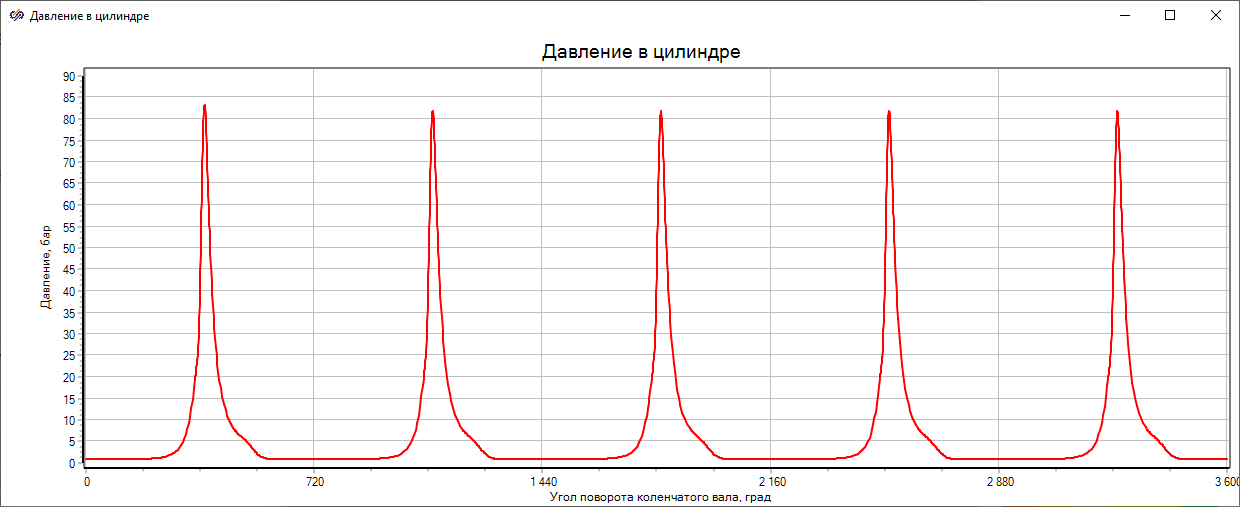

Рисунок 4. График зависимости давления в цилиндре от угла поворота коленчатого вала

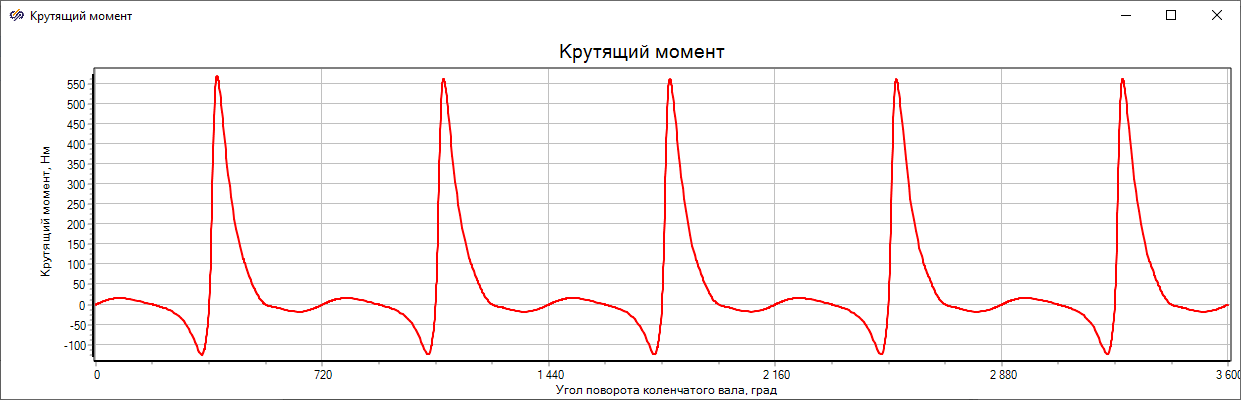

Рисунок 5. График мгновенного крутящего момента

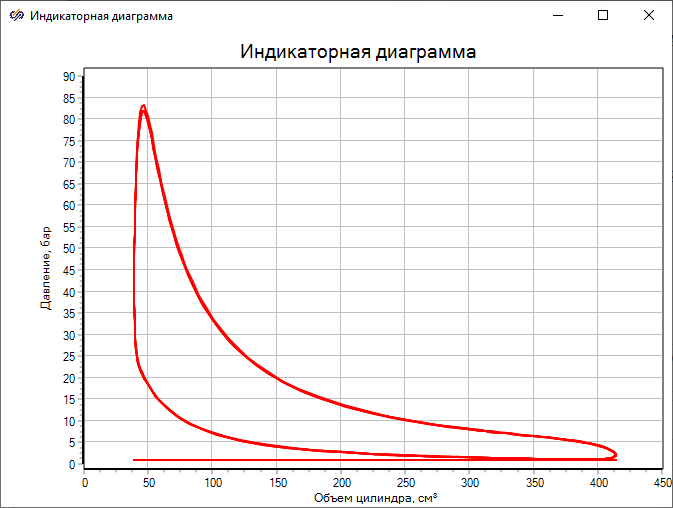

Рисунок 6. Индикаторная диаграмма
