Радиолокационная станция дальнего обнаружения
Пример моделирования РЛС дальнего обнаружения
Расположение
SimInTech\Demo\Антенны\Радиолокационная станция дальнего обнаружения\Радиолокационная станция дальнего обнаружения.prt
Описание

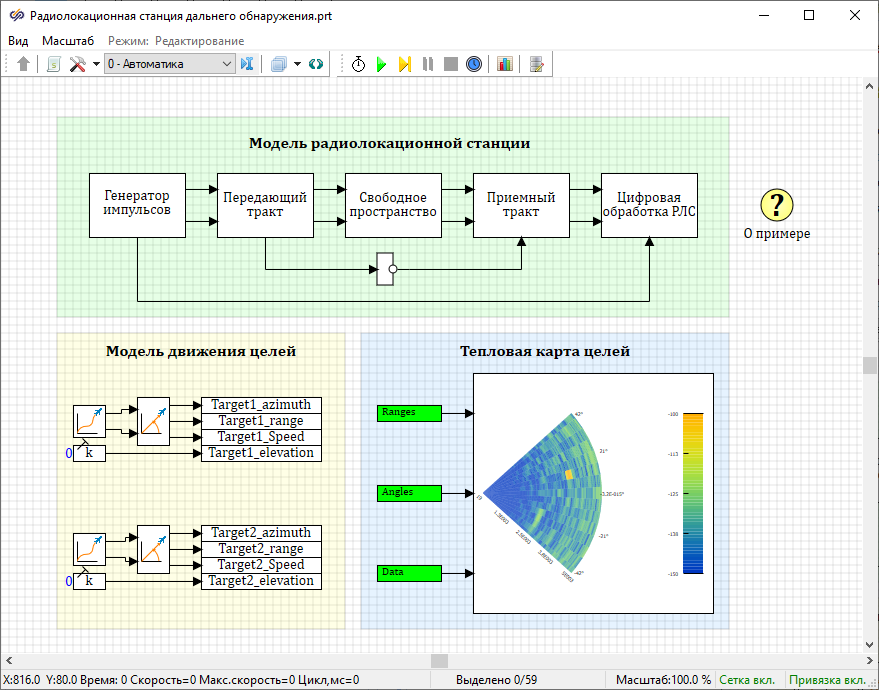

В данном примере демонстрируется возможность использования библиотеки "Антенны"для моделирования работы радиолокационных станций (РЛС) дальнего обнаружения для отслеживания движения воздушных целей. При этом стандартные блоки библиотеки используются как референсные модели, в которые внесены изменения для корректных расчетов.
- формирование геометрического расположения воздушных целей
- формирование геометрии антенной решетки и моделей сигналов, их отражения от целей и движения в пространстве
- осуществление обработки сигналов с помощью фильтров
- визуализация движения целей с помощью тепловой карты
"Генератор импульсов" задает импульсы с частотой 10 ГГц длительностью 1 мкс для расчета мощности входного сигнала приемника, а также коэффициенты передаточной функции фильтра для последующей обработки полученного сигнала от цели.
Субмодель "Передающий тракт" содержит фазированную антенную решетку в форме квадрата размером 30 на 30 излучателей. На каждом шаге интегрирования излучаемый сигнал сдвигается на 6°. Диапазон излучения составляет от -42° до 42°.
В субмодели "Свободное пространство" моделируется прохождение радиосигнала из начальной точки в конечную через свободное пространство, а также отражение радиосигнала от цели.
Отраженный сигнал возвращается в приемник, находящийся в субмодели "Приемный тракт" где происходит его усиление, а также добавляется имитация шума. В субмодели "Цифровая обработка РЛС" осуществляется фильтрация полученного сигнала, а также его преобразование для визуализации целей на тепловой карте.
В области "Модель движения целей" задаются параметры движения целей и рассчитываются азимут и расстояние от РЛС. Область "Тепловая карта целей" содержит визуализацию движения воздушных объектов. В качестве данных для ее построения используются сигналы, полученные с приемника.
