Индикатор кругового обзора

Пример отображения траектории цели на индикаторе РЛС

Расположение

SimInTech/Demo/Антенны/Радиолокация и связь/Индикатор кругового обзора/Индикатор кругового обзора.prt

Описание

В примере демонстрируется расчет азимута и дальности до цели и отображение траектории цели на полярном графике (Рисунок 1).

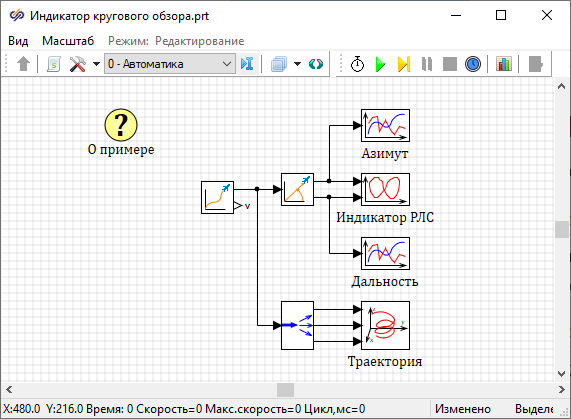

Рис. 1. Окно проекта демо-примера.

Блок Движение точки в пространстве моделирует движение цели в пространстве и формирует вектор текущих координат цели. Траектория цели отображается на графике "Траектория". Блок Калькулятор прицеливания вычисляет азимут и дальность до цели в зависимости от ее координат. На графиках "Азимут" и "Дальность" отображаются графики изменения азимута и дальности до цели соответственно. На графике "Индикатор РЛС" отображается траектория цели в полярных координатах.
