Гидравлический клапан ИЛИ

в палитре на схеме

Блок реализует модель гидравлического логического клапана "ИЛИ", который обеспечивает соединение линий "A" и "X", если давление в линии "A" больше, чем давление в линии "B" и наоборот (соединение линии В и "X", если давление в линии "B" больше, чем давление в линии "A"). Учитывается влияние клапана на тепловые характеристики потока за счет диссипации энергии при его дросселировании.

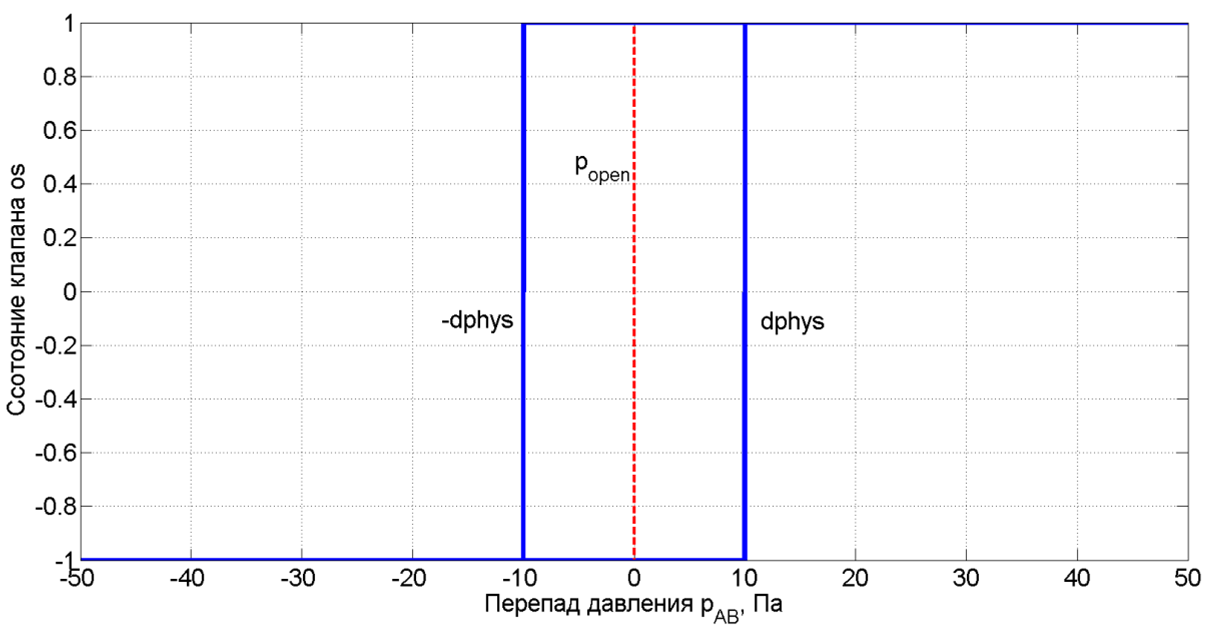

Зависимость состояния клапана от изменения перепада давления А→B при наличии гистерезиса представлена на рисунке (Рисунок 1). Гистерезис необходим для устойчивой работы клапан, когда перепад давления между линиями "A" и "B" приближается к давлению срабатывания.


Рис. 1. Зависимость состояния клапана от изменения перепада давления А→B при наличии гистерезиса

Совместимые блоки

Соединение блока с другими блоками должно осуществляться в соответствии со следующим правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими гидравлические полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая полость", полостью блока "Гидромеханический преобразователь", полостями гидроцилиндров и другими.

Математическая модель

В математической модели поведения потока в клапане используются зависимости, приведенные в описании блока Гидравлический регулируемый дроссель.

Входные порты

Имя Описание Тип линии связи
A Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
B Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
X Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Давление срабатывания, Па p_open Перепад давления, при котором происходит срабатывание клапана 0 Вещественное
Гистерезис, Па dphys Гистерезис необходим для устойчивой работы клапан, когда перепад давления между линиями А и В приближается к давлению срабатывания (Рисунок 1) 10 Вещественное
Способ параметризации mode Выбор способа параметризации блока из списка (подробная информация на странице Гидравлический регулируемый дроссель). Возможные значения: "Площадь проходного сечения", "Коэффициент гидравлического сопротивления (Идельчик)", "Коэффициент пропускной способности Kv", "Расходно-перепадная характеристика", "На основе эталонного измерения" Площадь проходного сечения Перечисление
Проходное сечение charac_area Выбор формы проходного сечения дросселя: "Круглой формы", "Произвольной формы". Свойство доступно при выбранном способе параметризации "Площадь проходного сечения", "Коэффициент гидравлического сопротивления (Идельчик)" Круглой формы Перечисление
Метод интерполяции interpolation_type Выбор метода интерполяции из списка: "Линейная интерполяция", "Интерполяция кубическими сплайнами". Свойство доступно при выбранном способе параметризации "Расходно-перепадная характеристика" Линейная интерполяция Перечисление
Параметры Свойства, определяющие параметры дросселя
Диаметр отверстия, м d Значение диаметра отверстия проходного сечения дросселя при его максимальном открытии. Предполагается, что при изменении положения ЗРО от 0 до 1 значение диаметра изменяется линейно от 0 до значения "d". Свойство доступно при выбранном способе параметризации: "Площадь проходного сечения" или "Коэффициент гидравлического сопротивления (Идельчик)" и выбранном типе проходного сечения: "Круглой формы" 0.005 Вещественное
Коэффициент расхода mu_turb Значение коэффициента расхода дросселя при турбулентном режиме течения. Свойство доступно при выбранном способе параметризации: "Площадь проходного сечения", "На основе эталонного измерения" 0.62 Вещественное
Критическое число Re (200...800) Re_cr Значение критического числа Рейнольдса, при котором наступает турбулентным режим течения. В зависимости от типа дросселя значения критического числа Re варьируются в диапазоне от 200 до 800. Свойство доступно при выбранном способе параметризации: "Площадь проходного сечения", "На основе эталонного измерения" 200 Вещественное
Гидравлический диаметр, м dh Массив значений гидравлического диаметра, задаваемый в соответствии с массивом значений относительного положения ЗРО. Значения гидравлического диаметра интерполируются по текущим значениям относительного положения ЗРО в процессе расчета. Свойство доступно при выбранном способе параметризации: "Площадь проходного сечения", "Коэффициент гидравлического сопротивления (Идельчик)" и выбранном типе проходного сечения: "Произвольной формы" 4*self.A/(10e-3) = 0.0024 Вещественное
Площадь проходного сечения, м2 A Массив значений площади проходного сечения, задаваемый в соответствии с массивом значений относительного положения ЗРО. Значения площади интерполируются по текущим значениям относительного положения ЗРО в процессе расчета. Свойство доступно при выбранном способе параметризации: "Площадь проходного сечения", "Коэффициент гидравлического сопротивления (Идельчик)" и выбранном типе проходного сечения: "Произвольной формы" 2e-3*3e-3 = 6E-6 Вещественное
Коэффициент сопротивления в ламинарной области K_lam Значение коэффициента сопротивления, характеризующего гидравлические потери в ламинарной области течения. Свойство доступно при выбранном способе параметризации: "Коэффициент гидравлического сопротивления (Идельчик)" 500 Вещественное
Коэффициент сопротивления в турбулентной области K_turb Значение коэффициента сопротивления, характеризующего гидравлические потери в турбулентной области течения. Свойство доступно при выбранном способе параметризации: "Коэффициент гидравлического сопротивления (Идельчик)" 2 Вещественное
Коэффициент пропускной способности, м3/с Kv Значение коэффициента пропускной способности дросселя при его максимальном открытии. Свойство доступно при выбранном способе параметризации: "Коэффициент пропускной способности Kv" 0.0004 Вещественное
Перепад давления, Па delta_p_vector Массив значений перепада давления на дросселе, используемый в качестве аргумента при интерполяции табличных данных для определения объемного расхода через дроссель при выбранном способа параметризации "Расходно-перепадная характеристика" [0 , 500000 , 1000000] Массив
Объемный расход, м3/с Q_vector Массив значений объемного расхода, задаваемый в соответствии с массивом значений перепада давления. Значения расхода интерполируются по текущим значениям перепада давления на дросселе в процессе расчета. Предполагается, что значения объемного расхода соответствуют максимальному открытию дросселя. Свойство доступно при выбранном способе параметризации: "Расходно-перепадная характеристика" [0 , 1E-5 , 2E-5] Массив
Объемный расход (эталонное значение), м3/с Qref Значение объемного расхода, полученное в рамках эталонного измерения. Предполагается, что значение объемного расхода соответствуют максимальному открытию дросселя, а в диапазоне изменения положения ЗРО значение расхода меняется линейным образом. Свойство доступно при выбранном способе параметризации: "На основе эталонного измерения" 0.0005 Вещественное
Перепад давления (эталонное значение), Па delta_p_ref Значение перепада давления, полученное в рамках эталонного измерения, соответствующее эталонному значению объемного расхода. Предполагается, что значение перепада соответствует расходу при максимальном открытии дросселя. Свойство доступно при выбранном способе параметризации: "На основе эталонного измерения" 3000000 Вещественное
Плотность рабочей среды (эталонное значение), кг/м3 rho_ref Значение перепада давления, полученное в рамках эталонного измерения, соответствующее эталонному значению объемного расхода. Предполагается, что значение перепада соответствует расходу при максимальном открытии дросселя. Свойство доступно при выбранном способе параметризации: "На основе эталонного измерения" 850 Вещественное
Кинематическая вязкость рабочей среды (эталонное значение), м2/с nu_ref Значение перепада давления, полученное в рамках эталонного измерения, соответствующее эталонному значению объемного расхода. Предполагается, что значение перепада соответствует расходу при максимальном открытии дросселя. Свойство доступно при выбранном способе параметризации: "На основе эталонного измерения" 2E-5 Вещественное

Параметры

Название Имя Описание Тип данных
Состояние клапана (-1 - порты B и X соединены (порт А закрыт); 1 - порты A и X соединены (порт B закрыт)) os Состояние клапана: значение "-1" означает, что порты "B" и "X" соединены, порт "A" закрыт; значение "1" означает, что порты "A" и "X" соединены, порт "B" закрыт Вещественное
Перепад давления (A → B), МПа p_AB Перепад давления между линиями "A" и "B" Вещественное
Перепад давления (A → X), МПа p_AX Перепад давления между линиями "A" и "X" Вещественное
Перепад давления (B → X), МПа p_BX Перепад давления между линиями "B" и "X" Вещественное
Объемный расход (порт А), л/мин _Q_A Объемный расход. Положительный знак указывает на то, что направление потока совпадает с направлением стрелки в соответствии с графическим изображением Вещественное
Объемный расход (порт B), л/мин _Q_B Объемный расход. Положительный знак указывает на то, что направление потока совпадает с направлением стрелки в соответствии с графическим изображением Вещественное
Объемный расход (порт X), л/мин _Q_X Объемный расход. Положительный знак указывает на то, что направление потока совпадает с направлением стрелки в соответствии с графическим изображением Вещественное
Массовый расход (порт А), кг/с _G_A Массовый расход. Положительный знак указывает на то, что направление потока совпадает с направлением стрелки в соответствии с графическим изображением Вещественное
Массовый расход (порт B), кг/с _G_B Массовый расход. Положительный знак указывает на то, что направление потока совпадает с направлением стрелки в соответствии с графическим изображением Вещественное
Массовый расход (порт X), кг/с _G_X Массовый расход. Положительный знак указывает на то, что направление потока совпадает с направлением стрелки в соответствии с графическим изображением Вещественное
Число Рейнольдса _Re Число Рейнольдса Вещественное
