Блок реализует модель гидравлической емкости (бака) с учетом переполнения. Данный блок
является расширенной версией блока Гидравлический бак. Основное назначение блока заключается в его применении
в качестве граничного условия (например, "на входе" в насос, линия низкого давления в
гидравлическом распределителе и др.).
Блок учитывает следующие свойства:
наличие нерастворенного воздуха (опционально)
изменение температуры жидкости (опционально)
гидростатическое давление столба жидкости (опционально)
перелив жидкости через гидравлический порт "Т" (опционально)
Блок не учитывает следующие свойства:
теплообмен с окружающей средой
Совместимые блоки
Соединение блока с другими блоками должно осуществляться в соответствии со следующими
правилами:
Выходной гидравлический порт необходимо соединять с блоками, моделирующими течение через
местное сопротивление. Например, с такими группами блоков, как "Дроссели",
"Клапаны давления", "Распределители" и другими.
Входной гидравлический порт необходимо соединять с блоками, моделирующими гидравлические
полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая
полость", полостью блока "Гидромеханический преобразователь", полостями
гидроцилиндров и другими.
Математическая модель
В математической модели данного блока используются уравнения, аналогичные уравнениям,
представленным в описании блока Гидравлическая полость (изменение температуры жидкости, расчет
теплофизических свойств).
Расчет фактического уровня жидкости осуществляется путем интегрирования отношения суммарного
расхода жидкости, поступающего в бак, ∑Q, к площади зеркала, A:
Если включена опция "Учитывать гидростатическое давление", давление в портах
"А" и "В" определяется следующим образом
где:
ptank — давление в баке
la, lb — высота портов "А" и "В"
g — ускорение свободного падения (глобальная переменная)
ρ — плотность жидкости в баке
Расчетная схема гидравлического бака с геометрическим расположением портов представлена на
рисунке (Рисунок
1).
Рис. 1. Расчетная схема гидравлического бака
При включении опции "Учитывать переполнение" жидкость, достигая максимального значения
(lmax), начинает вытекать из бака через порт "Т". При этом
параметр ratio определяет относительную высоту перелива (Рисунок 2):

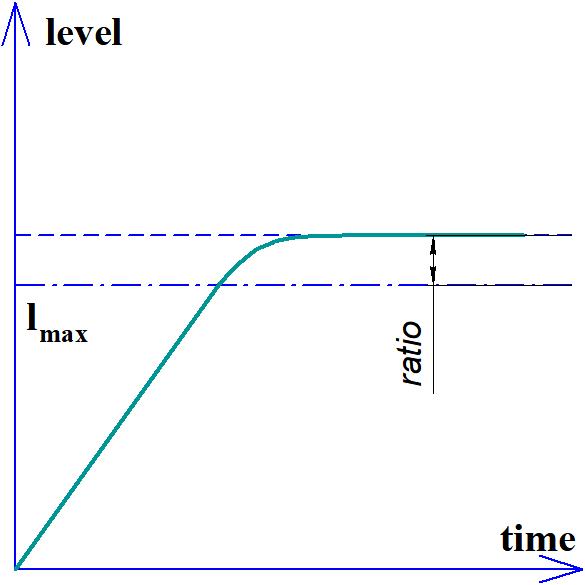

Рис. 2. График изменения уровня жидкости в баке в переполнении
Входные порты
Имя
Описание
Тип линии связи
T
Гидравлический порт для подключения совместимых блоков (появляется при
активировании свойства "Учитывать переполнение")
