ЭЦС - Вольтметр идеальный 3-фазный (1 л. сх.)

|Си|
в палитре на схеме

Блок используется для измерения действующих значений напряжений между узлами однолинейной трехфазной электрической схемы. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) v2.0".

На порт uabc_re блока выводятся действительные составляющие напряжений в вольтах: [uAre, uBre, uCre], на порт uabc_im - мнимые составляющие напряжений в вольтах: [uAim, uBim, uCim].

Блок объединяет в себе 3 блока "ЭЦ – Вольтметр идеальный" и имеет структуру, показанную на рисунке 1.

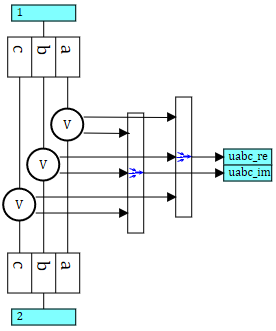

Рис. 1. Структура модели трёхфазного вольтметра

Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях. Метод расчёта задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура. При проведении расчёта в мгновенных значениях напряжение выводится на порт uabc_re.

Положительное напряжение вольтметра соответствует превышению потенциала узла, подключенному к порту "1" (+), над потенциалом узла, подключенного к порту "2" (-).

Порты

  • 1 – порт трёхфазной однолинейной электрической связи;
  • 2 – порт трёхфазной однолинейной электрической связи.

Входные порты

Блок портов входа не имеет.

Выходные порты

  • uabc_re – порт выхода математической связи вывода действительных составляющих напряжений;
  • uabc_im – порт выхода математической связи вывода мнимых составляющих напряжений.

Свойства

  • Цвет – устанавливает цвет УГО блока;
  • Шрифт – устанавливает шрифт текста УГО блока;
  • Метод расчета.

Параметры

  • Напряжение комплексное [Ua, Ub, Uc] (rms), В*;
  • Напряжение [Ua, Ub, Uc] (rms/inst), В**.

*Отображает значение в комплексной форме при расчёте в комплексных числах; величина параметра равна нулю при расчёте в мгновенных значениях.

** Отображает действующее значение при расчёте в комплексных числах; мгновенное значение при расчёте в мгновенных значениях
