Ломаная статическая характеристика


		`\| Векторный \| Си \| ST \|`
в палитре	на схеме	`\| Векторный \| Си \| ST \|`

Описание

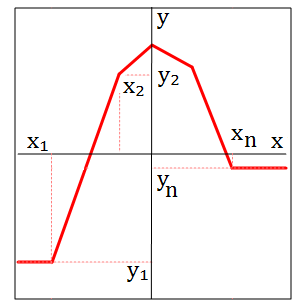

Блок преобразует сигнал по однозначной статической характеристике, заданной кусочно-линейной функцией. Функция задается набором точек (x_i, y_i), с произвольным их количеством.

За пределами заданных границ аргумента блок может формировать на выходе постоянные значения или линейно экстраполировать выходное значение, продолжая граничный отрезок характеристики.

Блок может также обрабатывать вектор входных сигналов.

Если входной сигнал меньше x₁ или больше x_n, то на выходе блока формируется соответствующая постоянная величина (если не задана экстраполяция границ):

где x(t) – входной сигнал (или вектор входных сигналов); y(t) – выходной сигнал (или вектор выходных сигналов).

Внимание:

Вместо данного блока рекомендуется использовать блок Интерполяция одномерной кривой

Входные порты

input - входной сигнал.

Выходные порты

output - выходной сигнал.

Свойства

Вектор значений аргумента – массив аргументов x_i;
Вектор значений функции – массив значений выходного сигнала y_i;
Экстраполировать границы - опция управляет поведением функции за пределами области определения. При включенной экстраполяции, за пределами диапазона по x_i на выходе будут формироваться экстраполированные значения.

Параметры

Блок не имеет параметров.

Прим.:

для реализации векторной обработки преобразуемые сигналы должны быть "сжаты" в векторный входной сигнал посредством типового блока Мультиплексор.

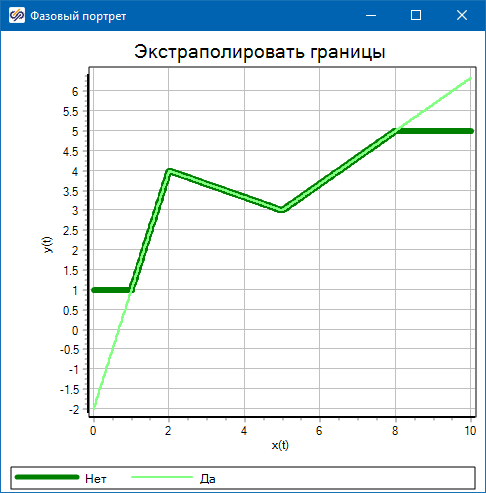

Пример. При включении или выключении свойства экстраполяции границ, за пределами указанного диапазона выход будет или равен константе, или будет линейно экстраполирован. Пример приведен для характеристики, заданной точками x = [1 , 2 , 5 , 8], y = [1 , 4 , 3 , 5]. Входной сигнал x(t) изменяется от 0 до 10, на графике приведена зависимость выходного значения от входа и значения выхода для двух вариантов опции экстраполяции границ:
