Блок реализует модель двигателя постоянного тока. Предназначен для использования в
однолинейных электрических схемах постоянного тока.
Расчетная схема
Поясняющая схема модели двигателя постоянного тока приведена на рисунке 1. В данной модели
насыщение не учитывается. Модель обеспечивает расчет значений токов, мощностей и частоты
вращения. Предполагается независимая система возбуждения.

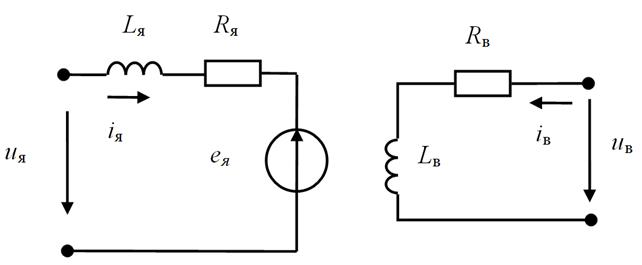

Рис. 1. Схема модели двигателя постоянного тока с независимым возбуждениемгде: uя, uв - напряжение на якорной обмотке
двигателя и обмотке возбуждения; eя - ЭДС якоря; iя,
iв - ток якоря и ток обмотки возбуждения; Rя,
Rв - активное сопротивление якорной цепи и обмотки возбуждения;
Lя, Lв - индуктивность якорной цепи и обмотки
возбуждения.
Уравнения, которыми описываются процессы в двигателе постоянного тока с независимым
возбуждением, имеют следующий вид:
где: J - суммарный момент инерции якоря и
нагрузки; ω - скорость вращения вала двигателя; M - электромагнитный момент
двигателя; Mс - момент сопротивления движению; П - механические потери,
определяемые как процент от номинальной мощности по формуле:
Φв - поток,
создаваемый обмоткой возбуждения; kв, kE (коэффициент
ЭДС), kМ – конструктивные параметры двигателя, причем kE
и kМ равны по значению.
Реализация уравнений, обуславливающих переходной процесс в индуктивностях реализуется
автоматически системой. В субмодели реализуются непосредственно уравнения связи и
уравнение движения. При известном сопротивлении якоря, его аналогичное расчетное значение
можно получить путем изменения доли потерь или задать параметры вручную. Модель может
применяться для машин с параллельным возбуждением. При использовании модели для машин с
последовательным возбуждением параметры следует задать вручную!
