Блок реализует модель идеальной линейной индуктивности. Используется в цепях c элементами
библиотеки ЭЦ - Динамика (ЭЦД). Модель идеальной линейной индуктивности основана на дискретной токовой
модели для метода обратного дифференцирования (BDF), структура которой представлена на
рисунке.

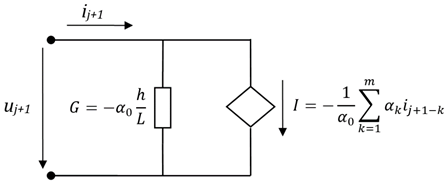

Рис. 1. Дискретная токовая модель индуктивности для метода BDFu, i – мгновенные значения напряжения и тока; j – индекс
текущего шага; h – значение текущего шага; m – порядок метода BDF; α – коэффициенты,
заранее определяемые для m; G, I – проводимость и ток дискретной модели;
L – заданное в свойствах блока значение индуктивности, Гн. Порядок метода
интегрирования задается свойством слоя "Автоматика" BDF_order_LC.
