Блок реализует модель идеальной линейной ёмкости. Используется в цепях c элементами
библиотеки ЭЦ - Динамика (ЭЦД). Модель идеальной линейной ёмкости основана на дискретной токовой
модели для метода обратного дифференцирования (BDF), структура которой представлена на
рисунке.

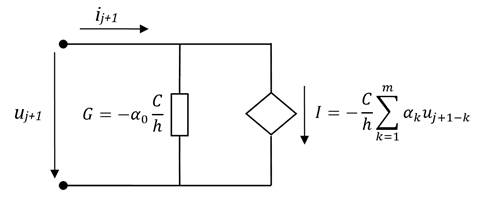

Рис. 1. Дискретная токовая модель ёмкости для метода BDFu, i – мгновенные значения напряжения и тока; j – индекс
текущего шага; h – значение текущего шага; m – порядок метода BDF; α – коэффициенты,
заранее определяемые для m; G, I – проводимость и ток дискретной модели;
С – заданное в свойствах блока значение ёмкости, Ф.
