Генерация контуров

Модель генерации контура оболочки различных типов

Расположение

SimInTech\Demo\Ракетные двигатели\Тонкостенные оболочки\Генерация контуров\Генерация контуров.prt

Описание

Данный проект демонстрирует использование блоков библиотеки "Ракетные двигатели" для генерации контура оболочки различных типов (Рисунок 1).

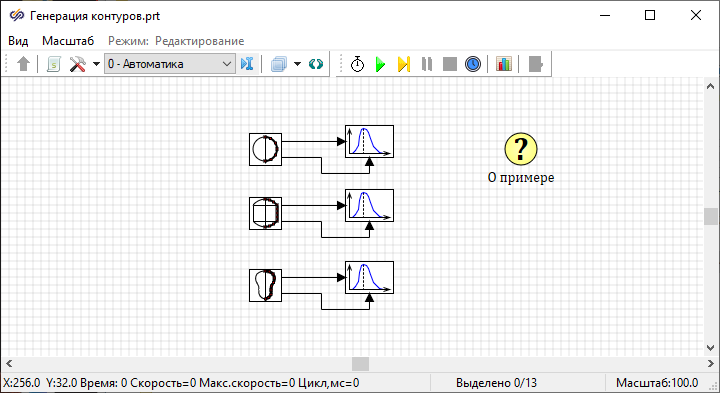

Рисунок 1. Окно проекта демо-примера.

Блок "Генератор контура сферического бака" генерирует контур сферы диаметром 1 м с шагом между узлами в 0.01 м.

Блок "Генератор контура сфероцилиндричекого бака" генерирует контур оболочки, образованной цилиндрической поверхностью диаметром 4 м и высотой 3 м в центре и двумя сферическими поверхностями радиуса 2.2 м сверху и снизу. Расстояние между узлами контура задано 0.1 м.

Блок "Генератор контура бака из файла" генерирует контур оболочки на основе координат точек из файла cntr.dat, расположенного в директории с примером в папке data. В свойствах блока указана генерация промежуточных точек так, чтобы расстояние между точками составляло 0.05 м.

На графиках показано полученные контуры (Рисунок 2, Рисунок 3, Рисунок 4).

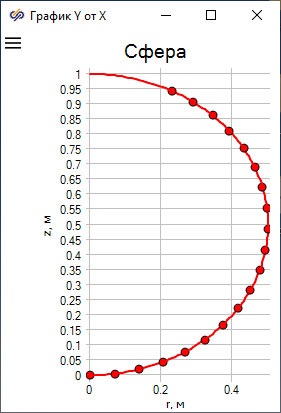

Рисунок 2. Контур сферы

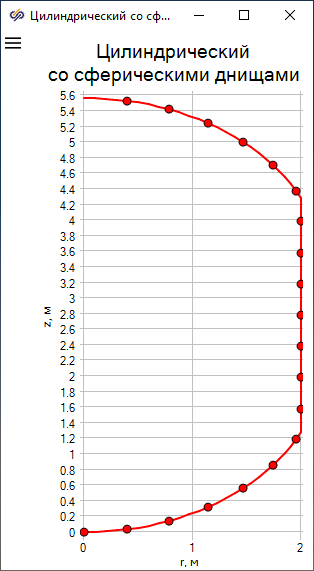

Рисунок 3. Контур цилиндра со сферическими днищами

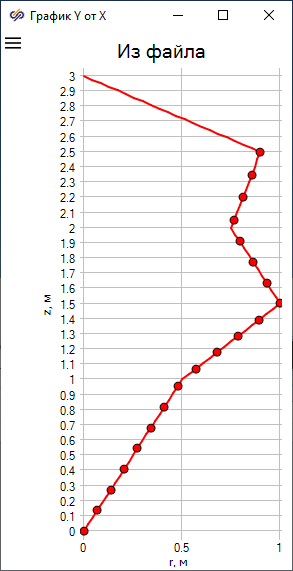

Рисунок 4. Контур из файла

Используемые блоки
